SainSmart 1.8″ TFT Arduino Kleuren LCD Display

SainSmart 1.8″ TFT Arduino Kleuren LCD Display
   10

In dit artikel kijken we naar een Arduino kleuren display in de vorm van een SainSmart 1.8″ TFT LCD Color display voor een Arduino Uno – hetzelfde scherm is ook verkrijgbaar bij Adafruit, en we kijken hier naar de aansluit mogelijkheden en hoe we het scherm aansturen.

Zoals misschien al weet, de Arduino heeft geen beeldscherm aansluiting en dat is ook niet vreemd. De Arduino is een micro-controller en geen desktop computer.

Toch kan het handig zijn een beeldschermpje te hebben zodat je de gebruiker feedback kunt geven van wat er aan de hand is.
Gezien de prijs ($20 op Amazon, $13 bij SainSmart, vanaf $13 op eBay, of de AdaFruit versie vanaf $20) hoef je het zeker niet te laten.




SainSmart 1.8″ Kleuren TFT LCD Display voor Arduino

Dit kleine 1.8″ display kan 128 x 160 pixels weergeven in 262,144 (18-bit) kleuren, en meet slechts 5 cm x 3.5 cm, en is ongeveer 6 mm dik.
Het display heeft achtergrondverlichting en een Micro-SD-Kaart lezer aan boord (ondersteund FAT16 en FAT32 geformatteerde Micro-SD-Kaarten).

Het display wordt aangestuurd met een ST7735R controller (specificaties), welke een “Slow” (langzaam) en “Fast” (snel) mode heeft voor weergave en dat alles is 3.3V/5V compatible.

Het scherm formaat, de kleuren ondersteuning en beeld kwaliteit maken het een uitsteken Arduino kleuren display, maar het is ook zeker bruikbaar voor b.v. een Raspberry Pi (zoals je kunt zien op deze website).

War kun je dit display kopen:
– Arduino versie via AdaFruit vanaf $20
– $20 op Amazon,
– $13 bij SainSmart,
– op eBay vanaf $13

Waarschuwing!

Dit artikel is gebaseerd op de SainSmart/Amazon versie – de pin-out van de AdaFruit versie is een klein beetje anders!
Ik geef dat aan in de tabellen, let dus goed op.

Overigens: De Adafruit shield versie heeft ook een kleine “joystick” aan boord.

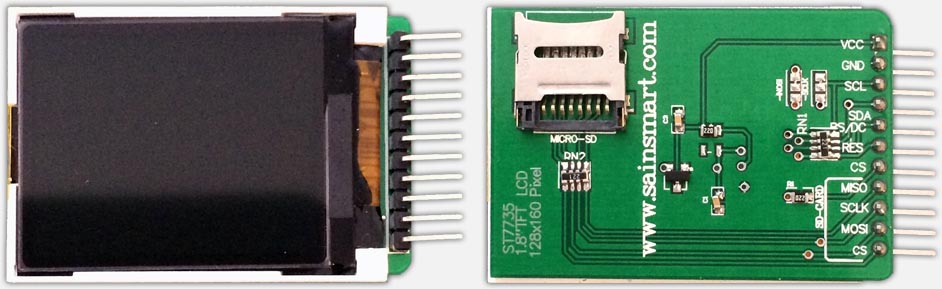

Sainsmart 1.8" TFT LCD Kleuren Display voor gebruik met een Arduino

Sainsmart 1.8″ TFT LCD Kleuren Display voor gebruik met een Arduino

Arduino code Bibliotheken

Er zijn een aantal Libraries (bibliotheken) beschikbaar voor dit display, wat je een hoop werkt bespaard, van zowel SainSmart als AdaFruit.
De libraries van SainSmart zijn een beetje een rommeltje dus we gebruiken hier de Libraries van AdaFruit.
De AdaFruit libraries zijn overigens erg netjes en dit is een van de redenen waarom ik de volgende keer zeker bij Adafruit ga winkelen voor Arduino en Raspberry Pi spullen.

Download van de Libraries

Voor we beginnen moeten we dus eerst de AdaFruit Libraries downloaden. We hebben de volgende libraries nodig:

Adafruit_GFX voor basis grafische functies zoals het tekenen van lijnen, cirkels, etc. welke onafhankelijk is van de gebruikte controller.

Adafruit_ST7735 is de library die we combineren met de grafische library voor de specifieke controller functies van de ST7735 TFT Display/SD-Kaart controller.

Voor SD-Kaart ondersteuning hebben we ook de SD library van Adafruit nodig.

Zoals gebruikelijk bieden we twee manieren om deze bestanden te downloaden.
Het beste is via GitHub (Adafruit_GFXAdafruit_ST7735 en optioneel SD), zodat je de meest actuele versie hebt.
Je kunt ze ook van Tweaking4All downloaden maar deze versies kunnen verouderd zijn.

Na het downloaden van de bestanden, kun je ze installeren met “Sketch Import Library… Add Library…” in de Arduino software.
Inde bestandsdialoog kies je het gedownloade ZIP bestand en de bibliotheek wordt nu automatisch geïnstalleerd (Arduino 1.0.5 of nieuwer). Herstarten van de Arduino software is aan te raden zodat je de voorbeelden in het “examples” menu kunt vinden.

GitHub ZIP bestanden …

Arduino Bibliotheken die je als ZIP bestand van GitHub downloaden kunnen soms problemen veroorzaken.

Dit komt omdat de ZIP naam en structuur niet helemaal zijn wat Arduino verwacht. De eenvoudigste oplossing is het ZIP bestand uit te pakken en vervolgens de directory de juiste naam te geven (Adafruit_GFX, Adafruit_ST7735 of SD) en deze directory vervolgens te zippen met de juist ZIP naam (Adafruit_GFX, Adafruit_ST7735.zip, SD.zip). Nu herkend de Arduino software het ZIP bestand wel correct.

DOWNLOAD - Adafruit GFX

Bestand: Adafruit_GFX.zip
Omvang: 8.0 KiB
Datum: 26 jan 2014
 Download Nu

DOWNLOAD - Adafruit ST3775

Bestand: Adafruit_ST3775.zip
Omvang: 32.2 KiB
Datum: 26 jan 2014
 Download Nu

DOWNLOAD - SD

Bestand: SD.zip
Omvang: 56.9 KiB
Datum: 27 jan 2014
 Download Nu

Aansluiten van het 1.8″ Display voor de Arduino

In dit voorbeeld gebruik ik een Arduino Uno R3, maar andere Arduino versies zullen waarschijnlijk vergelijkbaar werken.
De pin-out is gebaseerd op de SainSmart versie van dit display!

SainSmart 1.8″ Kleuren Display Pinnen
Groep Pin Toepassing
Achtergrondverlichting VCC  +3.3 … 5 Volt
GND  Aarde
Display SCL  Display Klok
SDA  LCD Data (SPI)
RS/DC   Mode: Commando/Data
RES  Controller Reset
CS (TFT)   Chip Selectie voor display
Micro SD-Kaart MISO  Master In Slave Out (SPI)
SCLK  Klok (SPI)
MOSI  Master Out Slave In (SPI)
CS (SD)  Chip Selectie voor SD-Kaart

Je zult misschien al wel zien wat het e.e.a. moet voorstellen, maar aansluiten is misschien niet meteen duidelijk.

De aansluiting van de achtergrond verlichting is wel duidelijk neem ik aan.

Als eerste moeten we de controller vertellen tegen wie we gaan praten: het scherm of de SD-Kaart lezer, we doe dit via de twee CS pinnen. CS(TFT) voor het display en CS(SD) voor de SD-Kaart lezer. Data wordt vervolgens geschreven via de SDA (display) of MOSI (SD-Kaart) pinnen. Data wordt gelezen van de SD-Card via de MISO pin.

MOSI = Master Out Slave In, of te wel: De Master (Arduino) stuurt data naar de Slave (Display).
MISO = Master In Slave Out, of te wel: De Slave (Display) stuurt data naar de Master (Arduino).

Uiteraard is een goede timing nodig voor de data overdracht en daarvoor gebruikt men een klok signaal: SCL voor het Display, en SCLK voor de SD-Kaart.

Voor het display hebben we ook nog een pin (RS/DC) voor het onderscheiden tussen het versturen van commando’s of data.
Oh dan vergeet ik bijna de reset optie (RES) om het display te resetten.

Adafruit vs SainSmart pinnen

Als we het Adafruit display met het SainSmart display vergelijken dan zien we dat het Adafruit scherm minder pinnen heeft. Dat is zo gek nog niet als je weet dat Adafruit pinnen gecombineerd heeft:

  • SainSmart pin SDA (Display Data) en pin MOSI (Data naar SD-Kaart) zijn door Adafruit gecombineerd in de MOSI pin
  • SainSmart pin SCL (Display Klok) en SCLK (SD-Kaart klok) zijn door Adafruit gecombineerd in de SCK pin



Als we dus Adafruit bibliotheken gebruiken voor een SainSmart display, en als we zowel display als SD-Kaart lezer gaan gebruiken, dan moet je de SDA pin aan de MOSI pin koppelen, en de SCL pin aan de SCLK pin koppelen. Zie de tabellen hieronder.
Dit werkt prima, zeker als je bedenkt dat je via de CS pinnen toch eerst selecteert of je informatie naar de SD-Kaart of het display stuurt.

Groep: Achtergrondverlichting

Deze groep is erg voor de handliggend: Vcc gaat naar de +5 Volt (3.3V … 5V) en GND gaat naar aarde.

Groep: Display

Zoals eerder vermeld, het display kan in “Snelle” en “Langzame” schrijfmode werken – het e.e.a. hangt af van de beschikbare pinnen in jouw project.

Merk op : Achtergrond verlichting is natuurlijk altijd nodig.
Merk op : De pinnen die gebruikt worden kunnen aangepast worden in de Arduino sketch maar hangt wel af van het type pin dat je nodig hebt (PWM vs SPI).

  Merk op : Displays worden uitgeleverd met een transparant labeltje om het scherm te beschermen. Ze hebben een klein stukje dat uitsteekt om het te verwijderen en de kleur van dit stukje kan bepalend zijn voor jouw code. Dit is met name het geval voor de Adafruit displays. Mijn SainSmart had een groen stukje maar werkte het beste met de instellingen van de Adafruit met het zwarte stukje. Als jouw beeld een beetje vreemd en verschoven over komt, probeer dan een de instelling van een andere tab.

Hieronder twee video’s die het verschil laten zien tussen de langzame en snelle beeldweergave (gebaseerd op de Adafruit Library Demo’s):

Langzaam of te wel Low Display Speed:

Snel of te wel High Display Speed:

  Low Speed Display (Langzaam)

Low Speed display gata met ongeveer een een vijfde van de High Speed display snelheid, wat niet altijd geweldig is maar bruikbaar is als je de SPI pinnen al voor iets anders gebruikt. Voor de langzame methode gebruiken we de PWM pin zoals hieronder aangegeven.

Let op de pin volgorde! (pin 6 staat als laatste in de lijst!)

Display Pinnen – Low Speed Display
 SainSmart PIN  AdaFruit PIN  Arduino Pin  Toepassing
 SCL  SCK (SCLK)  4  Display Klok
 SDA  MOSI  5  Display Data
 RS/DC  D/C  7  Commando of Data Mode
 RES  RESET  8  Reset
 CS (TFT)  TFT_CS  6  Chip Selectie (Display)

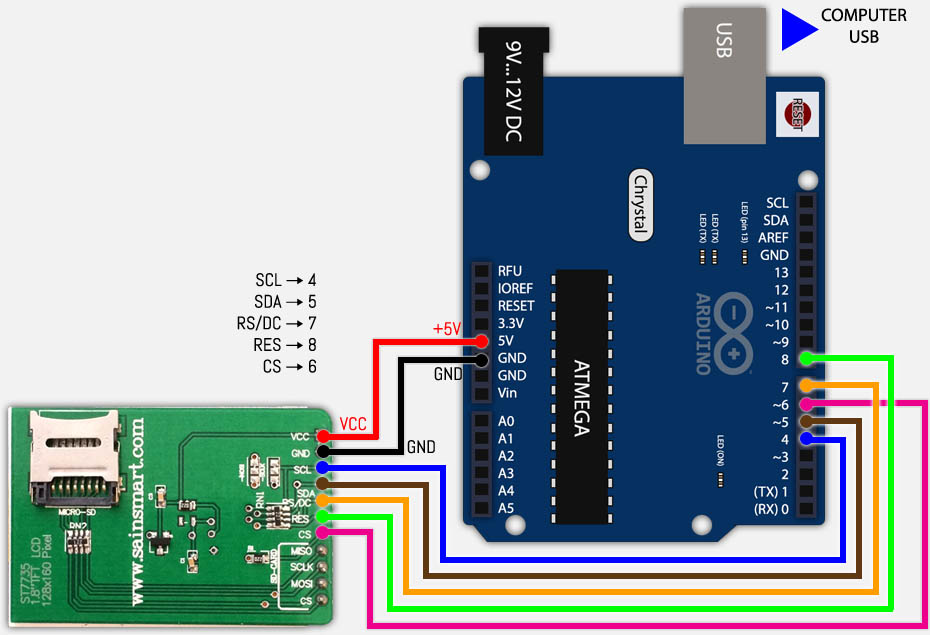

SainSmart 1.8" TFT Arduino Scherm - Lage Snelheid opstelling

SainSmart 1.8″ TFT Arduino Scherm – Lage Snelheid opstelling

Na het aansluiten van het display laden we het erste voorbeeld in de Arduino Software (“File Example Adafruit_ST7735” –  begin met de “graphictest” demo).

Hieronder zie je een stukje van de code waarin we moeten zorgen dat we de juiste regels als opmerkingen markeren (‘//’ ervoor zetten) en de juiste regels als code markeren (‘//’ weghalen). Zie de gele regels – de pin namen zijn gebaseerd op de Adafruit pin namen, ik heb commentaar toegevoegd om de SainSmart namen te identificeren:


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
...

// For the breakout, you can use any (4 or) 5 pins
#define sclk 4  // SainSmart: SCL
#define mosi 5  // SainSmart: SDA
#define cs   6  // SainSmart: CS
#define dc   7  // SainSmart: RS/DC
#define rst  8  // SainSmart: RES

//Use these pins for the shield!
//#define sclk 13
//#define mosi 11
//#define cs   10
//#define dc   9
//#define rst  8  // you can also connect this to the Arduino reset

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7735.h> // Hardware-specific library
#include <SPI.h>

#if defined(__SAM3X8E__)
    #undef __FlashStringHelper::F(string_literal)
    #define F(string_literal) string_literal
#endif

// Option 1: use any pins but a little slower
Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, mosi, sclk, rst);

// Option 2: must use the hardware SPI pins
// (for UNO thats sclk = 13 and sid = 11) and pin 10 must be
// an output. This is much faster - also required if you want
// to use the microSD card (see the image drawing example)
//Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, rst);

...

Compileer en Upload de Sketch en je zult nu de eerste demo van het TFT scherm zien.

 High Speed Display (Snel)

High Speed Display is ongeveer 5x sneller dan de Slow Speed Display mode (volgens Adafruit 4 – 8x sneller), en je zult het verschil echt zien.
Voor High Speed display gebruiken we de SPI pinnen van de Arduino – wat soms kan conflicteren met de pinnen die je nodig hebt voor jouw project.

Display Pinnen – High Speed Display
 SainSmart PIN  AdaFruit PIN  Arduino Pin  Purpose
 SCL  SCK (SCLK)  13  Display Klok
 SDA  MOSI  11  Display Data
 RS/DC  D/C  9  Commando of Data Mode
 RES  RESET  8  Reset
 CS (TFT)  TFT_CS  10  Chip Selectie (Display)

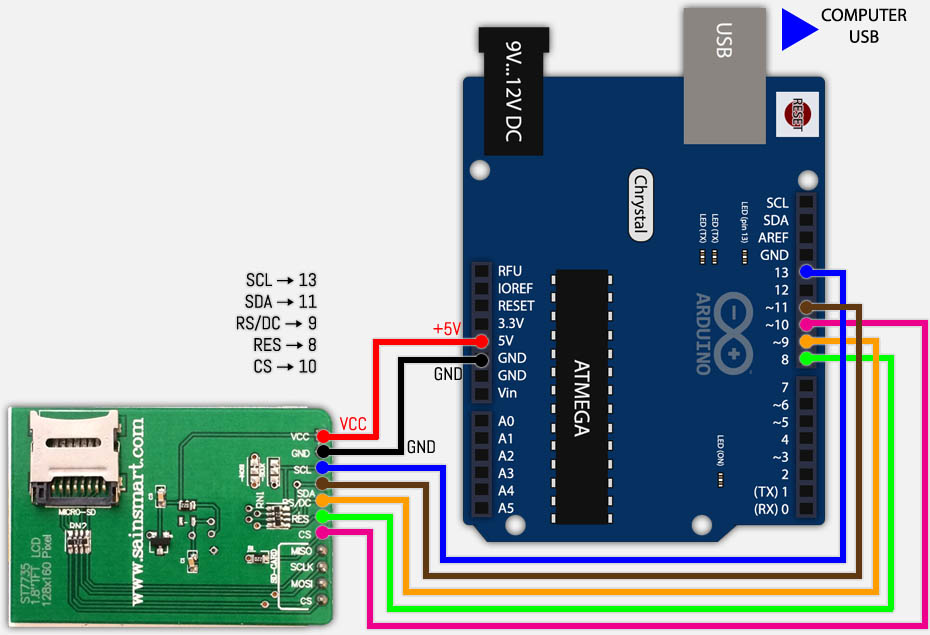

SainSmart 1.8" TFT Arduino Scherm - Lage Snelheid opstelling

SainSmart 1.8″ TFT Arduino Scherm – Hoge Snelheid opstelling

Ook hier moeten we bepaalde regels markeren als commentaar (‘//’ toevoegen) of als code (‘//’ weghalen).


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
...

// For the breakout, you can use any (4 or) 5 pins
//#define sclk 4
//#define mosi 5
//#define cs   6
//#define dc   7
//#define rst  8  // you can also connect this to the Arduino reset

//Use these pins for the shield!
#define sclk 13  // SainSmart: SCL
#define mosi 11  // SainSmart: SDA
#define cs   10  // SainSmart: CS
#define dc   9   // SainSmart: RS/DC
#define rst  8   // SainSmart: RES

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7735.h> // Hardware-specific library
#include <SPI.h>

#if defined(__SAM3X8E__)
    #undef __FlashStringHelper::F(string_literal)
    #define F(string_literal) string_literal
#endif

// Option 1: use any pins but a little slower
//Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, mosi, sclk, rst);

// Option 2: must use the hardware SPI pins
// (for UNO thats sclk = 13 and sid = 11) and pin 10 must be
// an output. This is much faster - also required if you want
// to use the microSD card (see the image drawing example)
Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, rst);

...

Na compilatie en uploaden zien we de snelle demo, en dat gaat echt sneller dan de langzame mode.

Groep: SD-Card

Voor het werken met de SD-Kaart moeten we wat extra verbindingen leggen. Voor de SD-Kaart mode gebruiken we overigens de High Speed Display mode omdat de SD-kaart toch al de SPI pinnen gebruikt.

Aansluiten van Display en SD-Card

  Merk op dat voor de SainSmart de SCLK met SCL verbonden is, en dat de MOSI met de SDA verbonden is.

Display Pinnen – High Speed Display en SD-Kaart
 SainSmart PIN  AdaFruit PIN  Arduino Pin  Purpose
 SCL  SCK (SCLK)  13  Display Klok
 SDA  MOSI  11
 Display Data
 RS/DC  D/C  9  Commando of Data Mode
 RES  RESET  8  Reset
 CS (TFT)  TFT_CS  10  Chip Selecteer Display
 MISO  MISO  12  SD Data (lees van SD)
 SCLK  SCK (SLK)  (13)  SD-Kaart Klok
 MOSI  MOSI  (11)  SD Data (Schrijf naar SD)
 CS (SD)  CARD_CS  4  Chip Selecteer SD-Kaart

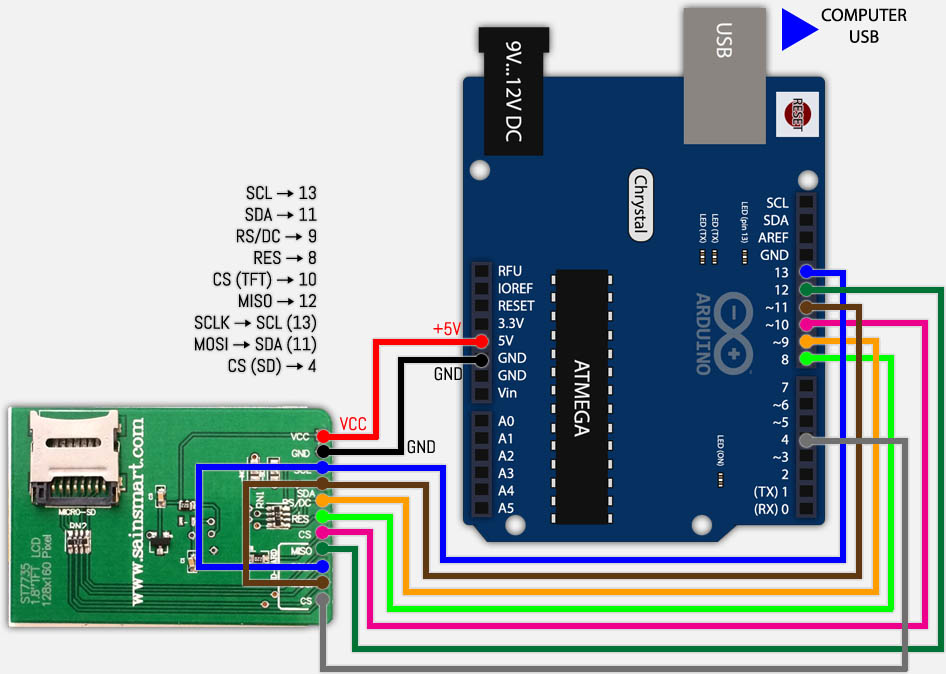

SainSmart 1.8" TFT Arduino Scherm - Lage Snelheid opstelling met SD-kaart

SainSmart 1.8″ TFT Arduino Scherm – Lage Snelheid opstelling met SD-kaart

Afbeelding op de SD-Kaart voor de Demo’s

Voor we dit kunnen testen hebben we een BMP afbeelding nodig (120×160 pixels BMP, 24-bit) op de SD-Kaart.
De SD-Card moet FAT-16 of FAT-32 geformateerd worden met een enkele partitie en de BMP mag niet in een directory geplaatst worden.
Je kunt daarna het BMP bestand hernoemen naar “parrot.bmp” of de Sketch code aanpassen voor de corrrecte naam (in “spitftbitmap” regel 70, en in “soft_spitftbitmap” regel 74).

Voorbeeld:  bmpDraw("mijnafbeelding.bmp", 0, 0);   (als jouw BMP “mijnafbeelding.bmp” heet).

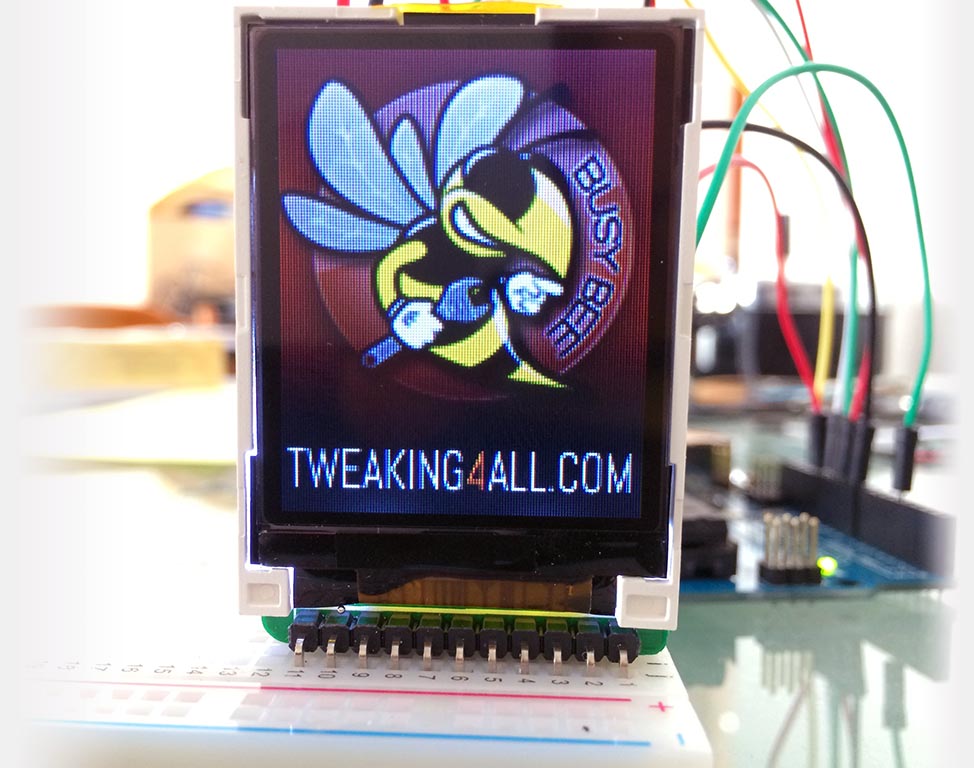

Voorbeeld BMP weergave op het SainSmart Display met de Arduino

Voorbeeld BMP weergave op het SainSmart Display met de Arduino

Demo’s

De demo “spitftbitmap” is is het eenvoudigste wat aanpassingen betreft (zie geel gemarkeerde regels):


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
...
// TFT display and SD card will share the hardware SPI interface.
// Hardware SPI pins are specific to the Arduino board type and
// cannot be remapped to alternate pins.  For Arduino Uno,
// Duemilanove, etc., pin 11 = MOSI, pin 12 = MISO, pin 13 = SCK.
#define SD_CS    4  // Chip select line for SD card
#define TFT_CS  10  // Chip select line for TFT display
#define TFT_DC   9  // Data/command line for TFT
#define TFT_RST  8  // Reset line for TFT (or connect to +5V)

//Use these pins for the shield!
//#define TFT_CS   10
//#define TFT_DC   8
//#define TFT_RST  0  // you can also connect this to the Arduino reset

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
...

De demo “soft_spitftbitmap” vereist wat meer aanpassingen (zie geel gemarkeerde regels):


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
...
// TFT display and SD card will share the hardware SPI interface.
// Hardware SPI pins are specific to the Arduino board type and
// cannot be remapped to alternate pins.  For Arduino Uno,
// Duemilanove, etc., pin 11 = MOSI, pin 12 = MISO, pin 13 = SCK.
#define SPI_SCK 13
#define SPI_DI  12
#define SPI_DO  11

#define SD_CS    4  // Chip select line for SD card
#define TFT_CS  10  // Chip select line for TFT display
#define TFT_DC   9  // Data/command line for TFT
#define TFT_RST  8  // Reset line for TFT (or connect to +5V)

//Use these pins for the shield!
//#define TFT_CS   10
//#define TFT_DC   8
//#define TFT_RST  0  // you can also connect this to the Arduino reset

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, SPI_DO, SPI_SCK, TFT_RST);
...

Een aantal Grafische Basis Functies

Nu dat we onze eerste tests gedaan hebben, is het misschien tijd om te gaan kijken wat we zelf kunnen bouwen.
Zoals je misschien al gezien hebt, maakt de Adafruit_GFX library (gecombineerd met de Adafruit_ST7735 library) dit erg eenvoudig – meer info kan gevonden worden op de GFX Referentie pagina.

Basis code sjabloon

We baseren dit voorbeeld op het High Speed Display voorbeeld waarbij de volgende basis stappen nodig zijn om met het display te kunnen gaan spelen.

In heet eerste blok (regels 4-8) definiëren we de gebruikte pinnen.
Vervolgens zorgen we ervoor dat de libraries gebruikt kunnen worden via includes (regels 12-14).
En vervolgens definieren we de varaiable “tft” als een “Adafruit_ST7735” object (regel 18).
In de setup() functie zullen we vaak beginnenmmet het scherm leeg te maken (regel 22).

Je kunt vervolgens jouw code in setup() zetten voor eenmalige afloop, of in de loop() als de code oneindig herhaald dient te worden.


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
...

// Init pinnen
#define sclk 13
#define mosi 11
#define cs   10
#define dc   9
#define rst  8

...

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7735.h> // Hardware-specific library
#include <SPI.h>

...

Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, rst);

void setup() {

  tft.initR(INITR_BLACKTAB);   // initializeer de ST7735S chip, zwarte tab
  // Als de transparante lable op het display rood is:
  //tft.initR(INITR_REDTAB);
  // of als het groen is:
  //tft.initR(INITR_GREENTAB);
}

void loop() {

... // jouw code hier

}
Coördinaten System van een Display

Het display is opgebouwd uit individuele pixels of puntjes die we met een X,Y coördinaten systeem kunnen aanspreken.

Het X,Y systeem klinkt misschien bekend van de wiskunde klas, X gaat van links naar rechts, en Y gaat van beneden naar boven.
Het X,Y systeem voor een display werkt net even anders. X werkt nog steeds van links naar rechts, maar Y werkt van boven naar beneden – dit is erg gebruikelijk voor displays.
Let dus op : Het nul punt is dus (0,0) en zit dus LINKS BOVENIN.

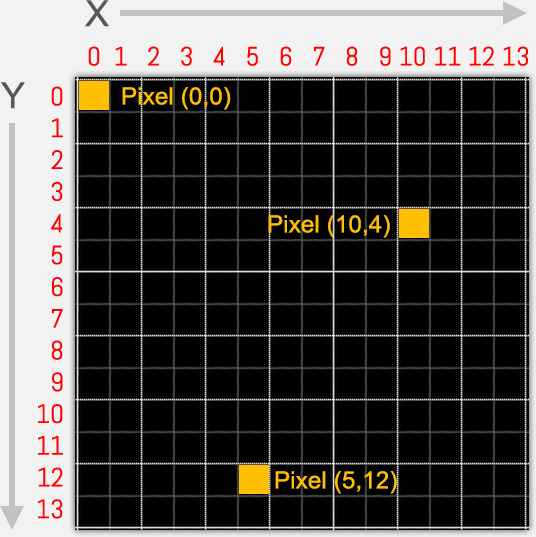

X,Y Grid van het beeldscherm

X,Y Grid van het beeldscherm

Pixel Kleuren

Pixels in monochrome displays zijn eenvoudig: ze staan AAN (1) of UIT (0).
Voor kleuren pixels is dat wat moeilijker, omdat het een combinatie is van Rood, Groen en Blauw.

Afhankelijk van het beeldscherm is dit 8 bit (256 kleuren), 16 bit (65,536 kleuren), 24 bit (16,777,216 kleuren), etc.
De Adafruit library gebruikt voor ons beeldscherm 16 bit.

Voor gedefinieerde kleuren:

De ST7735 library heeft de volgende kleuren voor gedefinieerd:

ST7735_BLACK     0x0000
ST7735_BLUE      0x001F
ST7735_RED       0xF800
ST7735_GREEN     0x07E0
ST7735_CYAN      0x07FF
ST7735_MAGENTA   0xF81F
ST7735_YELLOW    0xFFE0
ST7735_WHITE     0xFFFF



Andere kleuren bepalen:

Het bepalen van andere kleuren kan met de Color565 functie van de ST7735 Library, welke 3 parameters nodig heeft: Rood, Groen en Blauw.
De significante bits, waar we ons niet druk over hoeven te maken, zijn voor Rood en Blue slechts 5 bits en voor Groen 6 bits (vraag me niet waarom).


1
2
3
4
5
...
Adafruit_ST7735 tft ....
...
color = tft.Color565(r,g,b)
...

Color565( rood, groen, blauw);
Deze functie berekend de 16-bit kleur code gebaseerd op 3 8-bit nummers voor rood, groen en blauw.

Je kunt hiervoor een variabele doorgeven (int), of een nummer typen.
Ik heb echter gemerkt dat een decimaal nummer onverwachte problemen veroorzaakt. Het gebruik van hexadecimale nummers echter werkt uitstekend.
Rood: Color565( 0xFF, 0, 0)
Groen: Color565( 0, 0xFF, 0)

Ik vindt het gebruik van HTML codes het eenvoudigste voor het bepalen van een kleur, en ik heb daarom een kleur kiezer in deze pagina gebakken.


Kleur kiezer:

Gebruik:
Klik op het invoer veld en kies een kleur waarna een HTML hexadecimale kleur code verschijnt.
Voor het gebruik van deze kleur in jouw Arduino Sketch: De eerste twee karakters representeert de hexadecimale waarde voor ROOD, de tweede set van 2 karakters is voor GROEN en de laatste set van twee karakters is voor BLAUW. Type nu voor ieder setje ‘0x’ (wat aangeeft dat het een hexadecimaal getal is).

Voorbeeld:
Voor paars hebben we een hexadecimale code: B700FE.
De hex waarden zijn voor rood B7, groen 00 en blauw FE.
Jouw Color565 aanroep ziet er dan als volgt uit: Color565( 0xB7, 0x00, 0xFE );

Merk op : Je kunt natuurlijk ook andere zogenaamde color pickers gebruiken die een hexadecimale code weergeven, of bijvoorbeeld de kleur kiezer in Adobe Photoshop.

Grafische Functies

drawPixel( x, y, kleur );
Tekent een enkele pixel op de (x,y) coordinaten in de aangegeven kleur.



drawLine( x0, y0, x1, y1, kleur );
Tekent een lijn van (x0,y0) naar (x1,y1) in de aangegeven kleur.

drawFastHLine( x, y, breedte, kleur );
Tekent een horizontale lijn vanaf (x,y), met aangegeven breedte en kleur.
Deze functie werkt sneller dan de drawLine().

drawFastVLine( x, y, hoogte, kleur );
Tekent een verticale lijn vanaf (x,y), met aangegeven hoogte en kleur.
Ook deze functie is sneller dan de drawLine().



drawRect( x, y, breedte, hoogte, kleur );
Tekent een open rechthoek op (x,y) met aangegeven breedte, hoogte en kleur.
(x,y) is het start punt, wat de hoek links boven in is.

fillRect( x, y, breedte, hoogte, kleur );
Tekent een gevulde rechthoek op (x,y) met aangegeven breedte, hoogte en kleur.
(x,y) is het start punt, wat de hoek links boven in is.



drawCircle( x, y, straal, kleur );
Tekent een open cirkel met (x,y) als middelpunt, met aangegeven straal en kleur.

fillCircle( x, y, straal, kleur );
Tekent een gevulde cirkel met (x,y) als middelpunt, met aangegeven straal en kleur.



drawTriangle( x0, y0, x1, y1, x2, y2, kleur );
Tekent een open driehoek tussen de punten (x0,y0), (x1,y1) en (x2,y2), met de rand in aangegeven kleur.

fillTriangle( x0, y0, x1, y1, x2, y2, kleur );
Tekent een gevulde driehoek tussen de punten (x0,y0), (x1,y1) en (x2,y2), met de rand in aangegeven kleur.



drawRoundRect( x, y, breedte, hoogte, straal, kleur );
Tekent een open rechthoek met geronde hoeken, met (x,y) als start punt links boven in, met aangegeven breedte, hoogte en kleur.
De aangegeven straal wordt gebruikt om de ronding van de hoeken te bepalen.
Als de straal x 2 groter is dan de breedte of de hoogte, dan kun je rare dingen verwachten.

fillRoundRect( x, y, breedte, hoogte, radius, kleur );
Tekent een gevulde rechthoek met geronde hoeken, met (x,y) als start punt links boven in, met aangegeven breedte, hoogte en kleur.
De aangegeven straal wordt gebruikt om de ronding van de hoeken te bepalen.
Als de straal x 2 groter is dan de breedte of de hoogte, dan kun je rare dingen verwachten.



drawBitmap( x, y,  *bitmap, breedte, hoogte, kleur );
Deze functie staat het toe om een bitmap weer te geven (verwar dit niet met een BMP bestand!).
De bitmap moet voor-gedefinieerd zijn en is per definitie monochrome met aangeven breedte en hoogte.
De afbeelding wordt in de aangegeven kleur weergegeven en de hoek links boven is is (x,y).

Tekst Functie

drawChar( x, y, karakter, kleur, achtergrondkleur, letter-grootte );
Tekent een karakter op de locatie (x,y), waarbij (x,y) de linker boven hoek van het karakter is, in aangeven letter en achtergrond kleur, in aangegeven letter grootte.

setCursor( x,  y );
Zet de (x,y) coordinaten van de “cursor”. Dit is de plaatst waar de print() of println() tekst begint te typen.

print( tekst );
println( tekst );
Print de aangegeven tekst string, vanaf de huidige cursor positie. De println() voegt een ENTER toe zodat de volgende print() of println() op de volgende regel begints.

setTextColor( kleur );
Stelt de letter kleur in van de tekst die NA dit commando uitgevoerd worden.

setTextColor( kleur, achtergrondkleur );
Stelt de letter en achtergrond kleur in van de tekst die NA dit commando uitgevoerd worden.

setTextSize( letter-grootte );
Dit stelt de letter grootte in van de text die hierna uitgevoerd wordt. Typische waarden zijn 1,2,3,4,5,6,7,8,9,10, etc.
Deze waarden zijn gewoon nummers, en hebben niets te maken met pixels.
De letter grootte heeft alleen invloed op de tekst uitvoer NA dit commando.

setTextWrap( boolean );
Zet tekst-omloop aan (true) of uit (false) zodat regels aan het einde van het scherm wel/niet verder gaan op de volgende regel.
Dit betreft weer alleen maar tekst die na dit statement wordt uitgevoerd.

Scherm Functies

setRotation( draaiing );
Deze functie staat het toe het nul punt (0,0) te verplaatsen zodat je het beeld in portret of landschap mode kunt gebruiken.
Hierdoor kun je jouw 128×160 (Breedte x Hoogte) omzetten naar een 160×128 beeldscherm.
Standaard staat het scherm in portret mode en is (0,0) links boven in.
Rotatie waarden: 0 (0 graden), 1 (90 graden), 2 (180 graden) and 3 (270 graden).

fillScreen( kleur );
Vult het hele beeld met de aangegeven kleur wat vaak gebruikt wordt om het scherm leeg te maken.

invertDisplay( boolean );
Met deze functie, bijvoorbeeld handig voor waarschuwingen, staat het toe het beeld te inverteren (true) of normaal te zetten (false).

Display Demo

Op basis van deze functies heb ik een kleine demo gemaakt waarbij de code iets beter leesbaar is zodat je er mee kunt spelen. Kopieer de onderstaande code in een nieuwe Arduino Sketch of download het bestand.

DOWNLOAD - T4a Display Demo

Bestand: t4a_display_demo.zip
Omvang: 1.7 KiB
Datum: 28 jan 2014
 Download Nu

Demo Video:
(merk op dat ik een behoorlijk aantal pauzes in de code heb gezet, zodat je beter kunt zien welke functie nu precies wat doet)


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
// Display Test
// Test several Display Adafruit_GFX functions
// for 1.8" TFT LCD Color Display (SainSmart).
// Hans Luijten, Tweaking4All.com

// Initialiseer de pinnen
#define sclk 13
#define mosi 11
#define cs   10
#define dc   9
#define rst  8

#include <Adafruit_GFX.h>    // Core graphics library
#include <Adafruit_ST7735.h> // Hardware-specific library
#include <SPI.h>

Adafruit_ST7735 tft = Adafruit_ST7735(cs, dc, rst);

void setup() {
  // Init serial for serial monitor, so we can see debug text in the Serial Monitor Window
  Serial.begin(9600);
  Serial.println("Display Function Tests Started");

  // If your TFT's plastic wrap has a Black Tab, use the following:
  tft.initR(INITR_BLACKTAB);   // initialize a ST7735S chip, black tab
  // If your TFT's plastic wrap has a Red Tab, use the following:
  //tft.initR(INITR_REDTAB);   // initialize a ST7735R chip, red tab
  // If your TFT's plastic wrap has a Green Tab, use the following:
  //tft.initR(INITR_GREENTAB); // initialize a ST7735R chip, green tab
  Serial.println("setup() - Init Completed");
}

void loop() {
  // This keeps repeating ...
  Serial.println("loop() - starting (again) ...");

  // Clear screen
  Serial.println("Fill screen with BLACK");
  tft.fillScreen(ST7735_BLACK);

  // Hello
  Serial.println("Hello message");
  tft.setTextSize(1);
  tft.setCursor(0, 50);
  tft.setTextColor(ST7735_WHITE);
  tft.print("   Tweaking");
  tft.setTextColor( tft.Color565( 0xFF, 0xCC, 0x00) );
  tft.print("4");
  tft.setTextColor(ST7735_WHITE);
  tft.println("All.com");
  tft.setTextSize(1);
  tft.println("     Display Demo");
  delay(3000);

  // Clear screen
  Serial.println("Fill screen with BLACK");
  tft.fillScreen(ST7735_BLACK);

  // Draw some pixels
  Serial.println("Draw 4 pixels");
  tft.drawPixel(10,10,ST7735_WHITE);
  tft.drawPixel(100,100,ST7735_GREEN);
  tft.drawPixel(10,50,ST7735_RED);
  tft.drawPixel(100,50,ST7735_YELLOW);
  delay(3000);

  // Draw some lines
  Serial.println("Draw some lines");
  tft.drawLine(10,10,100,100,ST7735_WHITE);
  tft.drawLine(100,100,10,50,ST7735_GREEN);
  tft.drawLine(10,50,100,50,ST7735_RED);
  tft.drawLine(100,50,10,10,ST7735_YELLOW);
  delay(3000);

  // Draw some rectangles
  Serial.println("Draw some rectangles, with delay between open and filled rectangle");
  tft.drawRect(20,20,100,100,ST7735_RED);
  tft.drawRect(40,10,10,100,ST7735_YELLOW);
  delay(2000);
  tft.fillRect(50,10,50,20,ST7735_RED);
  tft.fillRect(80,80,10,10,ST7735_YELLOW);
  delay(3000);

  // Clear screen
  Serial.println("Fill screen with BLACK");
  tft.fillScreen(ST7735_BLACK);

  // Draw some circles
  Serial.println("Draw some circles, with delay between open and filled cicle");
  tft.drawCircle(70,70,10,ST7735_WHITE);
  tft.drawCircle(70,70,50,ST7735_RED);
  delay(2000);
  tft.fillCircle(20,20,50,ST7735_YELLOW);
  tft.fillCircle(20,20,10,ST7735_BLUE);
  delay(3000);

  // Draw some triangles
  Serial.println("Draw some triangles, with delay between open and filled triangles");
  tft.drawTriangle(64,100, 64,150, 100,150, ST7735_YELLOW);
  tft.drawTriangle(64,100, 44,150, 84,150,  ST7735_RED);
  delay(1000);
  tft.fillTriangle(64,100, 64,150, 100,150, ST7735_YELLOW);
  tft.fillTriangle(64,100, 44,150, 84,150,  ST7735_RED);
  delay(3000);

  // Clear screen
  Serial.println("Fill screen with BLACK");
  tft.fillScreen(ST7735_BLACK);

  // Draw rectangles with rounded corners for a dialog
  // Big box
  Serial.println("Display panic message!");
  tft.fillRoundRect( 14,16, 100, 100, 8, tft.Color565( 0xC4, 0xC4, 0xC4) );
  tft.drawRoundRect( 14,16, 100, 100, 8, tft.Color565( 0x99, 0x99, 0x99) );
  // Title
  tft.fillRoundRect( 20,8, 60, 20, 4, tft.Color565( 0xFF, 0, 0) );
  tft.drawRoundRect( 20,8, 60, 20, 4, tft.Color565( 0x99, 0x99, 0x99) );
  // Title text
  tft.setCursor(28, 14);
  tft.setTextColor(ST7735_WHITE);
  tft.print("WARNING");
  // Message
  tft.setTextColor(ST7735_RED);
  tft.setCursor(22, 38);
  tft.print("Something is");
  tft.setCursor(22, 48);
  tft.print("very wrong!");
  tft.setCursor(22, 68);
  tft.print("OMG - PANIC !");
  tft.setCursor(22, 88);
  tft.print("We're out of");
  tft.setCursor(22, 98);
  tft.print("COFFEE!!!");
  delay(3000);

  // Display blinking -- invert or normal
  Serial.println("Display blinking ...");
  for(int i=0; i<10; i++)
  {
    tft.invertDisplay(true);
    delay(500);
    tft.invertDisplay(false);
    delay(500);
  }
  delay(3000);

  // Clear screen
  Serial.println("Fill screen with BLACK");
  tft.fillScreen(ST7735_BLACK);

  // Write a long text with word wrap
  tft.setTextColor(ST7735_WHITE);
  tft.setCursor(0, 0);
  tft.print("Lorem ipsum dolor sit amet, consectetur adipiscing elit. Curabitur adipiscing ante sed nibh tincidunt feugiat. Maecenas enim massa, fringilla sed malesuada et, malesuada sit amet turpis. Sed porttitor neque ut ante pretium vitae malesuada nunc bibendum. Nullam aliquet ultrices massa eu hendrerit. Ut sed nisi lorem. In vestibulum purus a tortor imperdiet posuere. ");
  delay(2000);

  // Clear screen
  Serial.println("Fill screen with BLACK");
  tft.fillScreen(ST7735_BLACK);

  Serial.println("Test font sizes");
  tft.setTextWrap(true);
  tft.setTextColor(ST7735_WHITE);
  tft.setCursor(0, 0);
  delay(1000);

  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.println("1 (default)");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(2);
  tft.println("2");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(3);
  tft.println("3");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(4);
  tft.println("4");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(5);
  tft.println("5");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(6);
  tft.println("6");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(7);
  tft.println("7");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(8);
  tft.println("8");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(9);
  tft.println("9");
  delay(1000);

  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextSize(1);
  tft.println("Fontsize:");
  tft.setCursor(0, 30);
  tft.setTextSize(10);
  tft.println("10");
  delay(3000);
}
Extra Functies

In de demo en de tekst en de demo’s heb ik niet alle functies in detail besproken.
Functies zoals het gebruik van bitmaps en eigen fonts is de moeite om eens door te kijken, maar dat gaat een beetje buiten de scope van dit artikel.

Donatie Opties


Donaties worden zeer gewaardeerd, maar zijn zeker niet vereist. Donaties worden gebruikt voor het dekken van kosten voor web-hosting en project materialen, en eventueel voor een drankje of een snack. Voor wie al gedoneerd heeft: Hartelijk dank! Het is werkelijk geweldig om te zien dat men onze artikelen en applicaties waardeert.

Reacties


Er zijn 10 reacties welke je hieronder kunt lezen.
Je kunt jouw eigen opmerkingen plaatsen m.b.v. dit formulier, of een reactie op een opmerking plaatsen door op de "Reageer" knop te klikken.

  • 18 mrt 2016 - 09:34 - Paul Reactie Link

    Erg leuk project!
    Ik denk dat ik zo’n zelfde project ga doen, alleen code schrijf die automatisch de verschillende .bmp bestanden op de SD kaart langsgaat.
    Zoals een “digitaal fotolijstje” dat doet.

    Beantwoorden

    Paul

    • 18 mrt 2016 - 09:36 - Paul Reactie Link

      Kun je me vertellen of dat (gebaseerd op jou bevindingen) mogelijk lijkt?
      Ik ben niet bang om de Adafruit Library uit elkaar te halen :)

      Maar ben benieuwd of het hardwarematig een probleem zou kunnen zijn met een standaard 328P (Ik hoop niet dat de afbeeldingen in RAM van de arduino moeten, of hoe is dat dan geregeld?)

      Beantwoorden

      Paul

      • 18 mrt 2016 - 09:44 - Paul Reactie Link

        Een “edit” knopje zou handig zijn.

        Maar ik heb zojuist de libraries van Adafruit bekeken. Lijkt me prima te doen.
        Volgensmij “streamt” het de pixels van de SD-kaart naar de display. Dus de hele afbeelding wordt niet eerst op je RAM geladen en daarna in het geheel de SPI bus op gegooid (wat wel slim is van Adafruit). Is deze “hypothese” correct?

        Dan zou ik alleen maar wat code moeten schrijven om de verschillende .bmp’s op te zoeken en daarna te laden via de Adafruit libraries.
        Ik heb het idee dat jou post hier goed bij gaat helpen, erg bedankt!
        Daarnaast is het een erg mooie/goed leesbare site en zijn de artikelen vlot en begrijpelijk geschreven!

        Beantwoorden

        Paul

        • 18 mrt 2016 - 09:55 - Paul Reactie Link

          Ben ik weer ja :l
          Je mag van mij mijn reacties in een plaatsen xD

          Maar in je artikel staat dat de “slow mode” handig is wanneer je de SPI pinnen al voor iets anders gebruikt.
          In principe is dat juist zo mooi aan SPI, met de slave-select kun je aangeven welk apparaat er moet luisteren.
          Ik neem aan dat de slow mode een soort “software SPI” implementatie is?

          (Zou je inderdaad kunnen gebruiken als je een SPI apparaat gebruikt dat “altijd de volledige aandacht nodig heeft” (wat overigens een raar apparaat zou zijn) omdat het niet echt SPI compatibel is. (De master mag kiezen wie/wanneer gaat praten).

          Verder vroeg ik mij af of je SPI kan gebruiken voor het aansturen van een I2C apparaat (dat lijk je in dit verhaal wel te doen?). SPI en I2C lijken inderdaad veel op elkaar, maar waar eindigt de compatibiliteit tussen SPI en I2C?

          Beantwoorden

          Paul

        • 18 mrt 2016 - 11:40 - hans - Auteur: Reactie Link

          Hi Paul,

          sorry voor het ontbreken van een “edit” knopje. Ik ben nog (steeds) op zoek naar een beter comment editor, die ook nog eens veilig is .
          En dank je wel voor de complimenten – goed voor de motivatie om door te gaan met de website en het schrijven van artikeltjes, dus hartelijk dank .

          Voor wat jouw vragen betreft;
          Het is al een hele tijd dat ik met dit display gespeeld heb, maar ik denk dat je gelijk hebt – de pixels worden volgens mij ook door gestreamt (bij gebrek aan beter woorden) naar het display.

          Ik ben zelf geen “SPI expert”, maar ik vermoed dat je gelijk hebt voor wat betreft het SPI gebruik, maar kan me voorstellen dat dit iets te gecompliceerd wordt voor de gewone gebruiker. Ik ben dus op het advies van zowel SainSmart als AdaFruit af gegaan.

          Ik heb de indruk dat jij wat meer kaas hebt gegeten van het programmeren en werken met de Arduino, dus ik ben benieuwd naar het eind resultaat van jouw projectje. Is het dan niet leuker om een groter scherm te gebruiken?

          En een Chinese clone van de Nano (minder dan $5 als je even zoekt) zou dit ook moeten kunnen doen – vermoed ik.

          Beantwoorden

          hans

          • 21 mrt 2016 - 18:49 - Paul Reactie Link

            sorry voor het ontbreken van een “edit” knopje. Ik ben nog (steeds) op zoek naar een beter comment editor, die ook nog eens veilig is .

            Geen punt, je wilt natuurlijk ook niet dat mensen hun reactie achteraf gaan veranderen in spam of reclame. Je mag mijn reacties wel een beetje opruimen als je wil ;)

            En dank je wel voor de complimenten – goed voor de motivatie om door te gaan met de website en het schrijven van artikeltjes, dus hartelijk dank .

            Ja, als ik eens (heel veel) tijd zou hebben, lijkt het me leuk om ook zoiets te doen, wellicht met “video tutorial” erbij zegmaar.
            Ik vindt het heel waardevol dat je “embedded elektronica” deelt en “leuk/toerijkbaar” maakt!

            Ik heb de indruk dat jij wat meer kaas hebt gegeten van het programmeren en werken met de Arduino, dus ik ben benieuwd naar het eind resultaat van jouw projectje. Is het dan niet leuker om een groter scherm te gebruiken?

            Klopt, en ja, dat zou natuurlijk leuker zijn. Voor mijn leerervaring zal het weinig uitmaken. Daarnaast is het een beetje “proof of concept”. Grotere displays worden ook meteen wat duurder etc.
            Ik zat zelfs ook al te denken om er een “real time clock” aan toe te voegen, zodat wanneer je op een knopje drukt, er de tijd op komt te staan ofzoiets :)
            Maar ik moet even kijken wat ik er mee wil gaan doen.

            En een Chinese clone van de Nano (minder dan $5 als je even zoekt) zou dit ook moeten kunnen doen – vermoed ik.

            Daar ben ik niet bang voor idd. Ik heb hier ook een aantal Nano’s liggen (Uno vindt ik iets te groot, ik wil namelijk toch geen shields gebruiken). Ook heb ik een aantal pro micro’s (jammer genoeg niet met 328 maar met 168 mcu)

            Als jij overigens ooit vragen hebt, kun je altijd terecht op arduino.stackexchange, alhoewel in het Engels is het een heel handige site om goede antwoorden te krijgen op vragen :)

            Paul

          • 22 mrt 2016 - 11:42 - hans - Auteur: Reactie Link

            Hoi Paul!

            Nou jouw reacties zien er goed uit hoor – niks mis mee.

            Ik moet wel zeggen dat ik het heel gaaf vindt om te horen dat je de artikeltjes leuk en waadervole vindt. Dat is toch wel goed en belangrijk om te horen … ieder artikeltje kost al snel twee dagen om te schrijven (opmaak, plaatjes, en dan nog in twee talen). Dus hartelijk dank voor dit fijne compliment. En je doet het net op het moment dat ik begon te twijfelen of ik nog wel met de Nederlandstalige pagina’s moet door gaan (genoeg taalfouten en veel werk – ik schrijf namelijk alles eerst in het Engels).

            Ik ben zelf ook niet zo’n shield-fan haha. Soms kan het even niet anders, maar het wordt dan allemaal zo groot ineens he?

            Ik ben zelf begonnen, ooit eens jaren geleden met een BASIC Stamp. Haha. Beetje anders dan de Arduino, maar ook leuk (destijds) om mee te prullen. Overigens, is een Raspberry Pi met Embedded Linux niet een makkelijker idee voor jouw projectjes …?

            Zit jij zelf ook op StackExchange? (ik ook hoor, het is een van de meest waardevolle websites voor meerdere onderwerpen)

            hans

          • 22 mrt 2016 - 11:50 - hans - Auteur: Reactie Link

            Vergeet ik net te vermelden dat ik een bescheiden “Arduino Programmeren voor Beginners” heb geschreven. In de komende dagen ga ik steeds 1 deel plaatsen, en ik heb het eigenlijk geschreven om mijn neefjes op weg te helpen (10 en 13 jaar oud) met de Arduino.

            De eerste 9 delen gaan over wat basis programmeren, maar ik wil graag nog een nieuwe serie erbij zetten waarbij ik meer electronica voorbeelden ga bespreken. De huidige serie richt zich alleen op het programmeren in C.

            Deel 1 en Deel 2 zijn al geplaatst, dus de komende dagen nog 6 delen.

            De cursus is vast voor verbetering vatbaar, maar met de leeftijdgroep van m’n neefjes zijn de Engelse taal, werken met machten, etc. ook weer zaken die uitgelegd moeten worden. Dus leerzaam zal et wel zijn voor ze

            hans

  • 26 apr 2016 - 20:35 - Paul Reactie Link

    Hey Hans,

    Ik heb al een lange tijd niet meer gereageerd.
    Echter wou ik nog even laten weten dat ik dankzij jou een leuke kleine e-photoframe heb kunnen maken!
    Je kunt op mijn GitHub kijken voor meer informatie / broncode! Ik heb ook een vermelding van jou website erbij gezet ;)

    Basic stamp komt mij wel bekend voor. Ik heb vooral ervaring met PIC18 microcontrollers en ATmega328P (nog voordat ik Arduino kende xD).
    Al ben ik vooral begonnen met de TI-84 grafische rekenmachine, daar kon je in een basic-achtig taaltje zelfs volledige spellen programmeren. Zo had ik een programma geschreven dat de ABC-formule uitrekende (door enkel de bekende waarden op te geven). In de tweede versie weergaf die ook de berekening, ik weet nog dat de leraar me daar eens over aansprak xD het was toch echt de bedoeling dat je het zelf berekende ;)
    Maar door het programmeren van de ABC-formule, wist ik ‘m daarna wel volledig uit m’n hoofd.

    Ik heb overigens totaal geen problemen met taalfouten in jouw artikelen. Ik vindt jou schrijfstijl juist erg aangenaam en gedetailleerd.
    Ik zit natuurlijk ook op (Arduino) Stack Exchange, vandaar dat ik het benoemde, ik was benieuwd of ik vragen of antwoorden van jouw tegen ben gekomen ooit ;)

    Beantwoorden

    Paul

    • 26 apr 2016 - 21:30 - hans - Auteur: Reactie Link

      Hoi Paul!

      Geweldig! Vooral ook omdat je de source beschikbaar maakt, helemaal top!

      Haha geweldig, ik ben begonnen met een Ohio Scientific C1P (bouwpaket computer), waarop ik al snel met BASIC begon te prullen.
      In latere jaren heb ik ook een programmeerbare HP-42S calculator aangeschaft (deze gebruik ik nog steeds) en uiteraard met een soortgelijke opmerking van de leraar haha. Maar je hebt helemaal gelijk; daarna wist ik wel hoe het e.e.a. werkte, dus ik had er toch wat van geleerd

      Dank je wel voor het leuke compliment! Erg leuk om te horen!
      Ik gebruik de Nederlandse taal niet zo vaak meer (ben wel Nederlander, maar heb de afgelopen 13 jaar in de VS gewoond), dus soms sluipt er weleens een taalfoutje in. Vooral ook als ik het artikel al in het Engels heb geschreven en dan eigenlijk gelijk zou wil publiceren, maar nog de Nederlandse vertaling moet doen.

      Ik zit wel vaak op Stack Exchange (niet alleen voor de Arduino!), maar ik heb er nog niet super veel gepost …

      Beantwoorden

      hans



Jouw Reactie ...

Vriendelijk verzoek om hier geen lange teksten te plaatsen (zoals source codes, log files of config files). Gebruik daarvoor het Forum.

Deel met anderen:
*
*
Houd me op de hoogte van nieuwe reacties (email).
       Gebruik jouw RSS reader om reacties te volgen.


Tweaking4All gebruikt de gratis Gravatar dienst voor Avatars.
Tweaking4All zal nooit jouw email adres met anderen delen.
