IP Rating Codes voor LED strips

IP Rating Codes voor LED strips
   0

Ik rommel al een flink aantal jaren met LED strips, en zo af en toe krijg ik de vraag: “Wat betekenen nu die IP codes?”.

Het korte antwoord op deze vraag is: Het is een indicatie hoe goed de LED beschermd zijn tegen water en stof.

Uiteraard is dat antwoord kort door de bocht en verre van volledig.
In dit artikel laat ik je zien hoe de IP code wordt opgebouwd zodat je de juiste IP code voor jouw project kunt kiezen.




IP Code voor LED strip bescherming

IP is de afkorting voor de Engelstalige uitdrukking “Ingress Protection” wat zoveel wil zeggen als “beschermingsgraad”.
Bescherming betreft hier bescherming tegen stof, vloeistoffen, contact met andere objecten, etc.

 De IP Code zegt overigens helemaal niks over de gebruikte LED modellen en technieken – het heeft enkel betrekking op de behuizing van de strip, of het ontbreken daarvan.

De code is de tekst “IP” gevolgd door maximaal 6 karakters.
Zeker bij LED strips, is het gebruikelijk om slechts 2 of 3 karakters te gebruiken (b.v. IP20, IP65).

De IP code wordt als volgt opgebouwd:

IP Code
IP Vaste Materialen Vloeistoffen Mechanisch Personeel Apparatuur
IP 0-6, X 0-8, X, 6K, 9K  0-9 Letter Letter
Vereist  Vereist Vereist Verouderd Optioneel Optioneel

Elke IP code start dus met “IP“, gevolgd door minstens 2 karakters, welke aangeven hoe goed de strip beschermd is tegen b.v. vloeistoffen, stof, etc.
Over het algemeen zien we echter IP gevolgd door slechts 2 nummers.

IP Codes in Detail

Laten we eens gaan kijken naar de details van de IP code.

In onderstaande tabel worden alle mogelijke waarden opgegeven.
Soms is het echter niet altijd duidelijk wat er precies bedoeld wordt.



IP Ratings details
Veld Waarden Betekenis
Identifier “IP” Standaard IP code identified
Vaste materialen
(object contact
en/of stof)
0-6, X 0
1
2
3
4
5
6
X
Helemaal geen bescherming tegen vaste materialen
Objecten > 50 mm (2″) diameter
Objecten > 12 mm (0.49″) diameter
Objecten > 2.5 mm (0.098″) diameter
Objecten > 1,0 mm (0.039″) diameter
Beperkte stof bescherming
Volledig stof dicht
geen data beschikbaar (onbekend)
Vloeistoffen 0-8, 6K, 9K, X 0
1
2
3
4
5
6
6K
7
8
9K
X
Helemaal geen bescherming tegen vloeistoffen
Druppelend water (verticaal)
Druppelend water (verticaal tot een hoek van 15°)
Water spetters (tot een hoek van 60°)
Spuitend en spetterend water
Waterstraal (alle richtingen, laag vermogen)
Waterstraal (alle richtingen, hoog vermogen)
Waterstraal (alle richtingen, met oplopend vermogen)
Onderdompeling tot 1 meter (3 feet) diep
Onderdompeling 1 meter (3 feet) diep of meer
Hoge temperatuur waterstraal (wash down)
geen data beschikbaar (onbekend)
Mechanisch
(wordt niet meer
gebruikt)
0-9 0
1
2
3
5
7
9
Geen mechanische impact bescherming
Impact bescherming tot 0.225 Joule
Impact bescherming tot 0.375 Joule
Impact bescherming tot 0.60 Joule
Impact bescherming tot 2.0 Joule
Impact bescherming tot 6.0 Joule
Impact bescherming tot 20.0 Joule
Personeel
bescherming
(vaak weggelaten)
Letter A
B
C
D
Achterkant hand
Vinger
Gereedschap
Draad
Apparatuur
bescherming
(vaak weggelaten)
Letter H
M
S
W
Hoog voltage
Beweging
Stilstaand
Weersomstandigheden

Veel voorkomende code voorbeelden

Hier een paar voorbeelden van IP codes die vaak voorkomen in de LED-strip wereld:

IP20 Code

Een IP code IP20 wil zeggen dat deze strip in-huis bruikbaar is, en dus niet geschikt is voor gebruiken buiten het huis. suitable fo indoor use. Het heeft slecht zeer beperkte bescherming tegen vaste materialen, zoals stof (2), en het heeft helemaal geen bescherming tegen vloeistoffen (0).

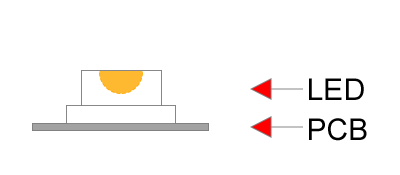

LED Strip IP20

LED Strip IP20

IP20 zou je dus kunnen gebruiken, in huis, voor decoratieve verlichting van een meubel of een TV, of voor het plaatsen van de strip in een ander object wat eventuele bescherming biedt.

Het voordeel van deze strips, is dat de individuele LEDs makkelijk te bereiken zijn, en het knippen en/of samenvoegen van strips eenvoudig is.
Het nadeel is dus wel dat je voorzichtig moet zijn met vochtige en stoffige omgevingen, en het montage materiaal wat je gaat gebruiken.

IP65 Code

De IP code IP65 is volledig beschermd tegen stof (6), redelijk goed beschermd is tegen water (5). Vaak zie je ze in de winkel liggen, waarbij ze ondergedompeld zijn in siliconen.

LED Strip IP65

LED Strip IP65

Deze eigenschappen maakt een IP65 strip dus uitstekend geschikt voor binnen en buiten gebruik, en kan geschikt zijn voor bijvoorbeeld een badkamer.
Let wel goed op, want deze strips kunnen de indruk wekken dat je ze kunt onderdompelen in water – hier zijn ze dus niet voor gemaakt!

De typische siliconen laag voelt en ziet prettig, en montage is erg eenvoudig.
Wat wel een nadeel is: het knippen en/of samenvoegen van LED strip stukken, omdat het bewerkelijk is om de siliconen te verwijderen zonder LEDS of print-sporen te beschadigen.

N.B.: veel fabrikanten maken de IP64 en IP65 strips precies hetzelfde.

N.B.: Er zijn ook varianten waarbij de strips in een (minder mooie) siliconen tube zitten.



IP68 Code

Ons laatste voorbeeld, IP Code IP68 is volledig beschermd tegen stof (6) en water (8).

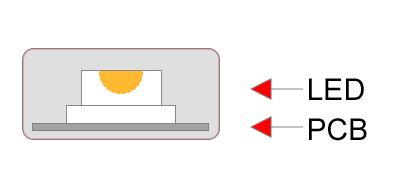

LED Strip IP68

LED Strip IP68

Dit maakt deze strip geschikt voor alle toepassingen die we zagen bij IP65, maar dan nog met de optie om de strip onder water te gebruiken.
Denk daarbij aan een zwembad, badkuip, vis-tank, en zelf op boten die de open zee opgaan.
Verder zijn de Pro’s en Con’s vergelijkbaar met die van IP65.

Table met IP Codes

Om het zoekwerk wat te vereenvoudigen, hier een tabel waarin je de juiste, minimale, IP code kunt vinden voor jouw project.
De tabel gaat uit van slechts twee cijfer, wat erg gangbaar is in de LED strip wereld.
De dik gedrukte IP codes zijn de meest gangbare.

Omdat het prijsverschil vaak minimaal is, kies ik altijd de hoogste IP Code.
Daarbij let ik wel op hoe handig de behuizing gaat zijn voor mijn project, de montage mogelijkheden, het soort connectors dat wordt gebruikt, en of het cosmetisch bij mijn project past.

IP Ratings Lookup Table
Beperkte contact
bescherming
Middelmatige Contact
bescherming
Betere Contact
bescherming
Beperkte Stof
bescherming
Stofdicht
(beste)
Geen water/vocht bescherming  IP20 IP30 IP40 IP50 IP60
Waterdruppels IP21 IP31 IP41 IP51 IP61
Waterdruppels (tot een 15° hoek) IP22 IP32 IP42 IP52 IP62
Waterdruppels (tot een 60° hoek) IP23 IP33 IP43 IP53 IP63
Waterspetters en water spuiten IP24 IP34 IP44 IP54 IP64
Waterstralen (rustig) IP25 IP35 IP45 IP55 IP65
Waterstralen (hard) IP26 IP36 IP46 IP56 IP66
Onderdompeling (tot 1 meter) IP27 IP37 IP47 IP57 IP67
Onderdompeling (> 1 meter) IP28 IP38 IP48 IP58 IP68
