Als je het artikel “LEDStrip effecten voor NeoPixel en FastLED” hebt gelezen, dan zul je misschien gezien hebben dat een aantal bezoekers graag een sketch hadden gezien waarbij alle effecten staan. Een aantal van de bezoekers hebben een aantal mooie resultaten bij elkaar gezet en me soms op weg geholpen naar dit eind product.

De belangrijkste uitdaging was toch wel: hoe schakel ik snel om van het ene effect naar het andere.

Vandaag dus eindelijk wat tijd gevonden en het helemaal uitgewerkt … dus veel plezier met de LED effecten!




Overzicht

Framewerk – NeoPixel of FastLED

Ik moet toegeven dat ik een FastLED fan ben – het is zo veel meer volwassen en geavanceerd in vergelijk met NeoPixel. Maar net als in het originele artikel, ga ik ook hier de code beschikbaar maken voor beiden. FastLED mag dan geavanceerder zijn, NeoPixel neemt weer minder geheugen in beslag. Je hebt dus de keuze. Op mijn Arduino Uno R3 loopt het overigens uitstekend met FastLED.

Ik kan aanraden om het originele artikel eerst te lezen “LEDStrip effecten voor NeoPixel en FastLED“, maar verplicht is het niet omdat ik hier onder de volledige code publiceer.

Installeren van FastLED of NeoPixel

De Arduino IDE is sinds het originele artikel ook verbeterd en met name de installatie van bibliotheken is eenvoudiger geworden.

De Arduino IDE kun je gratis van hun website downloaden – Er staat ook een online versie van de IDE maar die heb ik nog nooit gebruikt.

Nadat je de Arduino IDE hebt gestart, dit kan even duren, ga naar het menu en kies “SketchInclude LibraryManage Libraries“.
In het venster dat opkomt, voer je in het “filter” veld “neopixel” of “fastled” in en druk daarna op de ENTER toets.

De bibliotheek die je wilt gebruiken kun je hier kiezen (getest met v3.1.0 van FastLED en v1.1.3 van NeoPixel) en klik vervolgens op “Install“.

En dat is alles – eitje toch …?

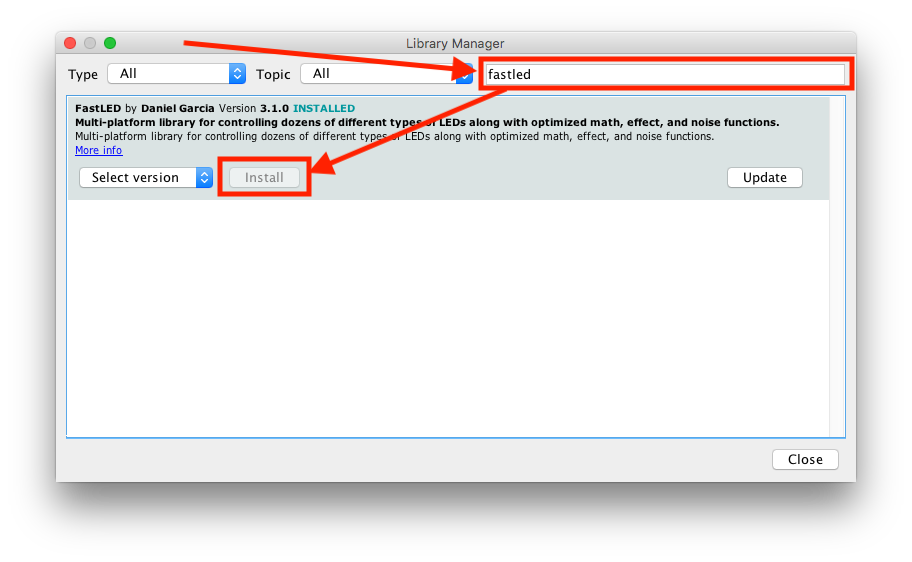

Arduino IDE - Bibliotheek toevoegen

Arduino IDE – Bibliotheek toevoegen

Downloaden van de LEDEffect Sketches

Aan het einde van het artikel laat ik je de volledige code zien, maar bespaar jezelf het typen en/of kopiëren en plakken want je kunt het hier gewoon downloaden.

Instellingen … wel even controleren!

Uiteraard moeten de instellingen in de code wel overeenkomen met jouw Arduino en LEDstrip.

#define PIN 5
Je moet er voor zorgen dat dit nummer (5) overeenkomt met de Din van jouw LED strip – dit kan dus b.v. pin 6 zijn.

#define NUM_LEDS 60
Zorg ervoor dat dit nummer overeenkomt met het aantal LEDs op jouw LED strip(s).

Voor wie FastLED gebruikt, zorg ervoor dat de “FastLED.addLeds” functie correct aangeroepen wordt voor jouw LED strip – ik heb een WS2811/WS218 LED stip gebruikt – controleer ook dat de kleur volgorde correct is (RGB vs GRB)!
Voor NeoPixel gebruikers, controleer de “Adafruit_NeoPixel strip” regel zodat dit overeenkomt met jouw LED strip – ook hier heb ik een WS2811/WS2812 gebruikt – controleer ook de kleur volgorde (NEO_RGB in dit geval).

Merk op :
Voor de schakelaar moet je PIN 2 gebruiken aangezien deze een interrupt toestaat. Pin 3 kan eventueel ook, maar dan moet je dus wel  #define BUTTON 2 naar #define BUTTON 3 veranderen. Al deze instellingen zijn voor een Arduino UNO R3. Andere Arduino modellen zouden een andere PIN nodig kunnen hebben.

DOWNLOAD - AllEffects LEDStrip Effect (FastLED)

Bestand: AllEffects_FastLED.ino.zip
Versie: 1.0
Omvang: 4.6 KiB
Datum: 3 jan 2018
 Download Nu

DOWNLOAD - AllEffects LEDStrip Effect (NeoPixel)

Bestand: AllEffects_NeoPixel.ino.zip
Versie: 1.0
Omvang: 4.6 KiB
Datum: 3 jan 2018
 Download Nu

LED Hardware Opzet

Omdat we effecten willen wisselen, hebben we natuurlijk een schakelaar nodig.

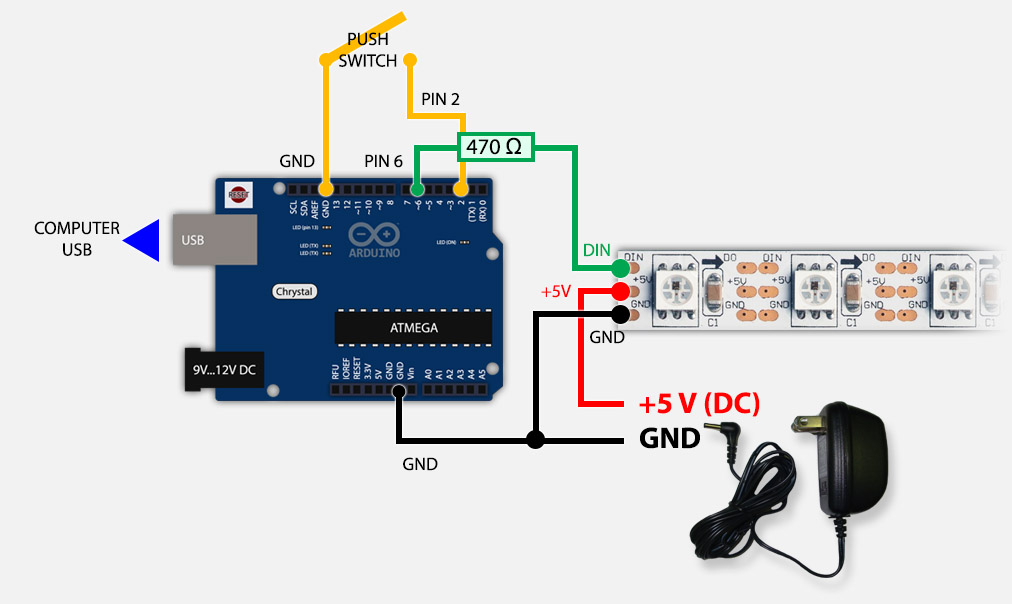

Merk op : In de tekening heb ik PIN 6 gebruikt, maar omdat ik PIN 6 per ongeluk beschadigd heb moest ik tussen door overschakelen op PIN, dus even de code controleren voor je gaat testen (pas #define PIN 5 aan naar #define PIN 6 of gebruik PIN 5 i.p.v. PIN 6) – sorry voor de verwarring hier.

De opzet is hetzelfde als in het originele artikel, ik heb alleen een schakelaar toegevoegd.
De schakelaar moet een druk schakelaar zijn van het type “maak contact” – dus er wordt alleen contact gemaakt als je de schakelaar ingedrukt houdt.

Arduino Hardware opstelling

Arduino Hardware opstelling

Uitleg Uitdagingen van dit project

De gebruikers die de effecten in een enkele sketch wilden zetten liepen eigenlijk allemaal tegen uitdagingen aan die soms niet zo eenvoudig op te lossen zijn. Ik probeer ze hieronder toe te lichten zodat anderen er misschien iets aan hebben.

Uitdaging 1 – Effecten die Eindeloos zijn

Een aantal effecten, en dan met de name de effecten met de stuiterballen, zijn eindeloos. Een van de bezoekers op de Engelstalige pagina, Daniel, wees me in de juiste richting om het stuiter effect te onderbreken. Ik heb dat wat verder uitgewerkt zodat het ook met meerdere ballen werkt.

In het kort, de “while”-loop zorgde ervoor dat het effect eindeloos bleef doorgaan – en dat was ook de bedoeling:


...
  while(true) {
  ...
  }
...

Voor het effect met een enkele bal, kan men het afvangen door de if ( ImpactVelocity[i] < 0.01 ) { ... } regels aan te passen. Voor meerdere ballen werkt dat echter niet tenzij je nog meer aanpassingen maakt.

De basis van de oplossing is gewoon het volgen van de status van de individuele ballen. Als ze allemaal zijn uit gestuiterd, dan kunnen we de functie verlaten.

Hieronder de uiteindelijke bouncingBalls() functie.
Ik heb een parameter toegevoegd waarmee je de functie aan kunt roepen voor een enkel stuiter effect of voor eindeloos doorgaand.


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
void BouncingColoredBalls(int BallCount, byte colors[][3], boolean continuous) {
  float Gravity = -9.81;
  int StartHeight = 1;

  float Height[BallCount];
  float ImpactVelocityStart = sqrt( -2 * Gravity * StartHeight );
  float ImpactVelocity[BallCount];
  float TimeSinceLastBounce[BallCount];
  int   Position[BallCount];
  long  ClockTimeSinceLastBounce[BallCount];
  float Dampening[BallCount];
  boolean ballBouncing[BallCount];
  boolean ballsStillBouncing = true;

  for (int i = 0 ; i < BallCount ; i++) {
    ClockTimeSinceLastBounce[i] = millis();
    Height[i] = StartHeight;
    Position[i] = 0;
    ImpactVelocity[i] = ImpactVelocityStart;
    TimeSinceLastBounce[i] = 0;
    Dampening[i] = 0.90 - float(i)/pow(BallCount,2);
    ballBouncing[i]=true;
  }

  while (ballsStillBouncing) {
    for (int i = 0 ; i < BallCount ; i++) {
      TimeSinceLastBounce[i] =  millis() - ClockTimeSinceLastBounce[i];
      Height[i] = 0.5 * Gravity * pow( TimeSinceLastBounce[i]/1000 , 2.0 ) + ImpactVelocity[i] * TimeSinceLastBounce[i]/1000;

      if ( Height[i] < 0 ) {
        Height[i] = 0;
        ImpactVelocity[i] = Dampening[i] * ImpactVelocity[i];
        ClockTimeSinceLastBounce[i] = millis();

        if ( ImpactVelocity[i] < 0.01 ) {
          if (continuous) {
            ImpactVelocity[i] = ImpactVelocityStart;
          } else {
            ballBouncing[i]=false;
          }
        }
      }
      Position[i] = round( Height[i] * (NUM_LEDS - 1) / StartHeight);
    }

    ballsStillBouncing = false; // assume no balls bouncing
    for (int i = 0 ; i < BallCount ; i++) {
      setPixel(Position[i],colors[i][0],colors[i][1],colors[i][2]);
      if ( ballBouncing[i] ) {
        ballsStillBouncing = true;
      }
    }

    showStrip();
    setAll(0,0,0);
  }
}

Uitdaging 2 – Knop indruk opvangen

De volgende uitdaging is het detecteren dat de knop wordt ingedrukt.

Uiteraard begon ik met de standaard Button tutorial op de Arduino website, tot ik kort daarna een eenvoudigere method vond. Als je de officiële tutorial volgt dan zie je dat er een weerstand wordt gebruikt. Blijkbaar kan het ook zonder – ik las een artikel waarin men sprak over gebruik maken van een interne weerstand. Dat maakt natuurlijk het opzetten eenvoudiger.

Uiteraard hebben we een PIN nodig voor de knop (je leest er meer over in de volgende uitdaging).
We hebben een PIN nodig die onze sketch kan onderbreken (interrupt) zodat het effect van het indrukken van de knop meteen iets kan doen.
De gebruikelijke manier staat dit echter niet toe, dus we moeten een van de speciale pinnen op de Arduino hiervoor gebruiken. Op de “klassieke” manier moeten we namelijk door de hele code functies plakken die controleren of de knop is ingedrukt of niet. Maar met de speciale pinnen hoeft dat niet! Het is alleen even vogelen om te zien hoe dat werkt.

Deze “interrupt” PINnen zijn voor een Arduino Uno PIN 2 en PIN 3. Volgens de uitleg of the Arduino website:

Pinnen vor Interrupts
 Uno, Nano, Mini, andere 328-gebaseerd  2, 3
 Mega, Mega2560, MegaADK  2, 3, 18, 19, 20, 21
 Micro, Leonardo, andere 32u4-gebaseerd  0, 1, 2, 3, 7
 Zero  Alle digitale pinnen, behalve pin 4
 MKR1000 Rev.1  0, 1, 4, 5, 6, 7, 8, 9, A1, A2
 Due  alle digitale pinnen
 101  2, 5, 7, 8, 10, 11, 12, 13

Om de knop te laten werken met de interne weerstand, moeten we het volgende doen in “setup()” functie:


digitalWrite (BUTTON, HIGH);  // internal pull-up resistor

Later kunnen we testen of de knop ingedrukt is (maak contact):


if (digitalRead (BUTTON) == HIGH) {
  ...
}

Uitdaging 3 – Effect onderbreken om een knop-druk af te vangen

De methode die ik hier heb gebruikt werkte het best voor mijn toepassing – maar er zijn vast betere opties.

Ik heb hiervoor een zogenaamde interrupt gebruikt, daarom moest ik dus PIN 2 gebruiken. We willen namelijk het indrukken van de knop afvangen, ongeacht vaan waar de Arduino is in de sketch – de functie “attachInterrupt()” biedt hiervoor een oplossing. Als je meer details wilt, lees dan het Arduino attachInterrupt Documentatie.

Wat we willen: als de status van de knop (BUTTON) veranderd (CHANGE), ga naar onze speciale functie (changeEffect()).

In code ziet er dat ongeveer zo uit:


attachInterrupt (digitalPinToInterrupt(BUTTON), changeEffect, CHANGE); // pressed

Als je de documentatie leest dan zul je misschien willen weten waarom ik de “CHANGE” mode heb gekozen en niet de “LOW” of “HIGH” mode. Na wat testen bleek alleen de CHANGE mode een betrouwbare oplossing voor onze toepassing. Vervolgens kijk ik dan in de eigen functie “changeEffect()” of de knop is ingedrukt. Dit gaat overigens super snel!


void changeEffect() {
  if (digitalRead (BUTTON) == HIGH) {
    selectedEffect++;
  }
}

Zoals je hier ziet, als de knop is ingedrukt dan zal de functie de variabele “selectedEffect” met 1 verhogen.

Uitdaging 4 – Starten van het nieuwe effect

OK, we kunnen de knop dus registeren als het ingedrukt wordy – mooi!
Maar hoe gaan we terug naar het begin van de “loop()” functie?

Omdat we verschillende niveaus hebben waarbij loops in loops en functies lopen, is een eenvoudige “break” of “return” geen optie.
Dus ik moest iets beters vinden om de loop() te herstarten.

Er is geen eenvoudige en voor de hand liggende methode. Ik zie veel mensen met dezelfde vraag, maar in plaats van een antwoord te geven, gaan leiden dan in de discussie waarom je dit niet zou mogen willen. Beetje raar – want ik vindt het een legitieme vraag.

Uiteindelijk vond ik dan toch een handig stukje code dat in assembler code (in tegenstelling to de C taal die de Arduino gebruikt) de Arduino reset door gewoon naar adres 0 (nul) te springen. En dat blijkt erg goed te werken.


asm volatile ("  jmp 0");

Deze regel kun je waar dan ook in een Arduino sketch zetten en de Arduino zal zichzelf resetten als dit aangeroepen wordt. Er zijn natuurlijk wat kanttekeningen bij deze methode, maar voor onze toepassing werkt het prima.

Gecombineerd met de functie die de knop druk afhandelt wordt dit dan dus:


1
2
3
4
5
6
void changeEffect() {
  if (digitalRead (BUTTON) == HIGH) {
    selectedEffect++;
    asm volatile ("  jmp 0");
  }
}

Nogmaals: Dit is gecompliceerder als dat je zou denken. Het beschadigd de Arduino niet maar een aantal ontwikkelaars zullen wel hun opmerkingen klaar hebben.

Er is echter een probleem met het resetten van de Arduino: alle variabelen gaan verloren!
Of beter gezegd: alles variabelen worden ook gereset …

Op zich geen probleem, maar we moeten natuurlijk wel weten welk effect we willen zien – en die is dus ook weer op nul gezet …

Uitdaging 5 – Variable die een reset overleeft

Je kunt je voorstellen dat ik me goed vermaakt heb vandaag met dit project, zeker omdat ik oplossingen had voor bepaalde uitdagingen.

Maar wat doen we nou om te voorkomen dat we de waarde van “selectedEffect” niet verliezen? Het is niet alsof de Arduino een harddisk of SD kaart heeft om de waarde op te slaan …
Ehm … dat is niet helemaal waar. De Arduino heeft namelijk een EEPROM – een stukje geheugen dat na stroom verlies of reset niet zijn inhoud verliest.

Gelukkige heeft de Arduino hiervoor bepaalde functies! Zie de EEPROM documentatie voor meer details.

Overigens: Je moet EEPROMs niet belachelijk vaak lezen en/of schrijven, er is een beperkt aantal keren dat dit goed gaat (EEPROM zou theoretisch kunnen falen na 100,000 read/write operaties). Dat is overigens wel een erg groot aantal klikken, dus ik maak me er op dit moment niet druk om.

Terug naar onze uitdaging, waarbij ik dus de waarde van het gekozen effect (een byte!) in de EEPROM ga opslaan.

We hebben hiervoor als eerste de EEPROM bibliotheek nodig:


#include <EEPROM.h>

Schrijven en lezen van een enkel EEPROM adres is erg eenvoudig:


// read EEPORM address 0 (1 byte)
EEPROM.get(0,selectedEffect);

// write EEPROM address 0 (also 1 byte)
EEPROM.put(0, selectedEffect);

Zoals je in de code kunt zien, definiëren we de variabele “selectedEffect” van het type byte – ik heb dat expres gedaan om het simpel te houden.
Adres “0” van de EEPROM wordt blijkbaar vaak gebruikt in voorbeelden dus ik zie geen reden om een ander adres te gaan gebruiken. Bovendien hebben niet alle Arduino’s dezelfde hoeveelheid EEPROM geheugen.

Let wel op dat we de waarden van het EEPROM adres niet in “setup()” functie kunnen definiëren, want dan zou na een reset diezelfde “setup()” functie onze waarde weer wissen.

Ik heb daarom ervoor gekozen om de waarde in de EEPROM maar te nemen zoals het is. Als we een waarde lezen die groter is dan het aantal effecten (18), dan zetten we de waarde gewoon terug op nul. Handig want dat past precies in wat we willen zodat we door de effecten kunnen klikken.

In code:


EEPROM.get(0,selectedEffect);

if(selectedEffect>18) {
  selectedEffect=0;
  EEPROM.put(0,0);
}

Als we dit nu in onze knop-druk functie hangen dan ziet er dat zo uit:


void changeEffect() {
  if (digitalRead (BUTTON) == HIGH) {
    selectedEffect++;
    EEPROM.put(0, selectedEffect); // store the chose effect
    asm volatile ("  jmp 0");      // reset the Arduino
  }
}

Broncode – Sketch
