Negatieven vast in een Nikon CoolScan V ED (LS-50) …

Negatieven vast in een Nikon CoolScan V ED (LS-50) …
   15

In de afgelopen maanden heb ik aardig wat uren doorgebracht met het scannen van negatieven, meer dan 12.000!

Hiervoor gebruikte ik de uitstekende Nikon CoolScan LS-50, ook wel bekend als de Nikon CoolScan V ED. Deze scanners presteren echt erg goed, ook al worden ze al een tijd niet meer gemaakt of ondersteund. Als je er een wilt hebben, even op eBay kijken.

Tijdens het scannen van zo erg veel negatieven, liep het zaakje wel eens vast. Een negatief kwam dan vast te zitten in de SA-21 adapter, die negatieven in batch kan scannen.

In dit artikel laat ik je zien hoe je dit eenvoudig kunt verhelpen met slechts een kruiskop schroevendraaier en wat geduld …

Dit artikel is geschreven op basis van een LS-50/V ED, maar zal ook zeer zeker bruikbaar zijn voor vergelijkbare scanners zoals de 4000 [IV] en 5000, die wat bouw betreft erg op elkaar lijken.




Waarom loopt een negatief vast in de Nikon CoolScan?

Dit probleem doet zich niet alleen bij deze Nikon CoolScan voor, maar ook bij andere modellen (die b.v. een SA-21 gebruiken), en misschien zelfs andere merken.

Wat er in zo’n geval gebeurt is dat de SA-21 eenvoudig weg grip verliest over de ingevoerde negatieven strook, waardoor de negatieven strook vast komt te zitten in de adapter. Vervolgens gaat het groene lampje knipperen, wat een fout aangeeft, en de SA-21 adapter kan niet meer uit de Nikon Coolscan worden gehaald. Dat laatste noem ik, in de anders uitstekend gebouwde scanner, een design foutje.

De gebruikte scan software, Ik gebruik zelf VueScan, geeft dan vaak aan “no film inserted”, of “film not properly inserted”. Ook de Eject knop in het programma biedt dan helaas geen hulp …

Het UIT en weer AAN zetten van de scanner lost het probleem ook niet op. Na het UIT en AAN  OFF zetten zorgt er normaal gesproken voor dat de SA-21 een achtergebleven negatieven strook uitwerpt. Maar zoals gezegd: ook dat faalt.

Voorkomen dat negatieven vast komen te zitten …

Hier een paar zaken waar je op moet letten om dit soort situatie te voorkomen:

  • De negatieven strip moet echt minimaal 2 foto’s lang zijn.
  • Soms zit er plakband o.i.d. aan het einde van een strip, verwijder deze plakband eerst.
  • De tand gaatjes in sommige negatieven kan beschadigd zijn, scan deze handmatig en niet automatisch.
  • Soms zit er aan de zijkanten van negatieven papier geplakt, vergeet niet dit te verwijderen, als ook achter gebleven lijm resten.
  • Negatieven kunnen ook gekruld of gevouwen zijn, scan deze handmatig.



Adapters voor handmatig scannen … ?

Een van de beperkingen van betreffende Nikon CoolScan is dat het alleen de volgende formaten aan kan:

  • 35mm film, m.b.v. een SA-21, of een MA-21/MA-20 met FH-2 of FH-3 adapter,
  • APS film (IA-20),
  • Dia’s (met MA-21 of MA-20).



Uiteraard had ik weer andere formaten rondslingeren, zoals 110 en 126 films.
Na wat zoek werk vond ik echter een Amerikaans bedrijf, FilmScanUSA (produkt link – helaas blijkt de link niet meer te werken) welke adapters maakt die in een MA-20 of MA-21 gaan. Ze zijn stukken goedkoper dan de Nikon tegen hangers (b.v. de FH-2 en de FH-3) en ze ondersteunen meerdere formaten: 110, 126, 35mm, APS, Minox, em zelfs 8mm film.

Ik kan deze adaptertjes sterk aanraden!

Negatieven verwijderen uit de Nikon CoolScan V ED/LS-50

Voor we verder gaan: je hebt een passende kruiskop schroevendraaier en wat geduld nodig.

Het proces is eenvoudig, maar omdat ik zelf ook niet graag rommel met dure apparatuur, hier een overzicht met foto’s voor wie eerst wil zien voor dat men doet …

Stap 1: Koppel alle kabels los …

Schakel de Nikon CoolScan UIT, en verwijder vervolgens de stroom en USB kabels.

Stap 2: Verwijder de 6 schroeven aan de achterkant …

Aan de achterkant zul je 12 schroeven zien, verwijder alleen de 6 aangegeven schroeven.

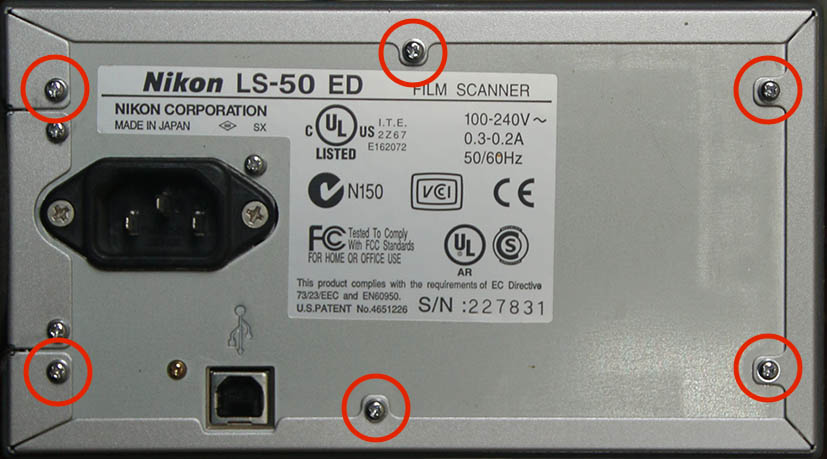

Nikon Coolscan - Verwijder alleen deze 6 schroeven

Nikon Coolscan – Verwijder alleen deze 6 schroeven

Stap 3: “Open” de 4 rubberen voetjes en verwijder onderliggende schroeven

Aan de onderkant van de scanner vinden we 4 rubberen voetjes, welke we moeten openen zodat we bij de betreffende schroeven kunnen.

Deze rubberen voetjes kunnen niet geheel verwijderd worden aangezien ze vast zitten aan de rubberen banden die om de kap gaan. Gelukkig zijn ze met een beetje moeite om te vouwen en gelukkig zijn ze niet gelijmd. Trek voorzichtig aan een van de hoeken en je zult merken dat ze relatief eenvoudig los komen.

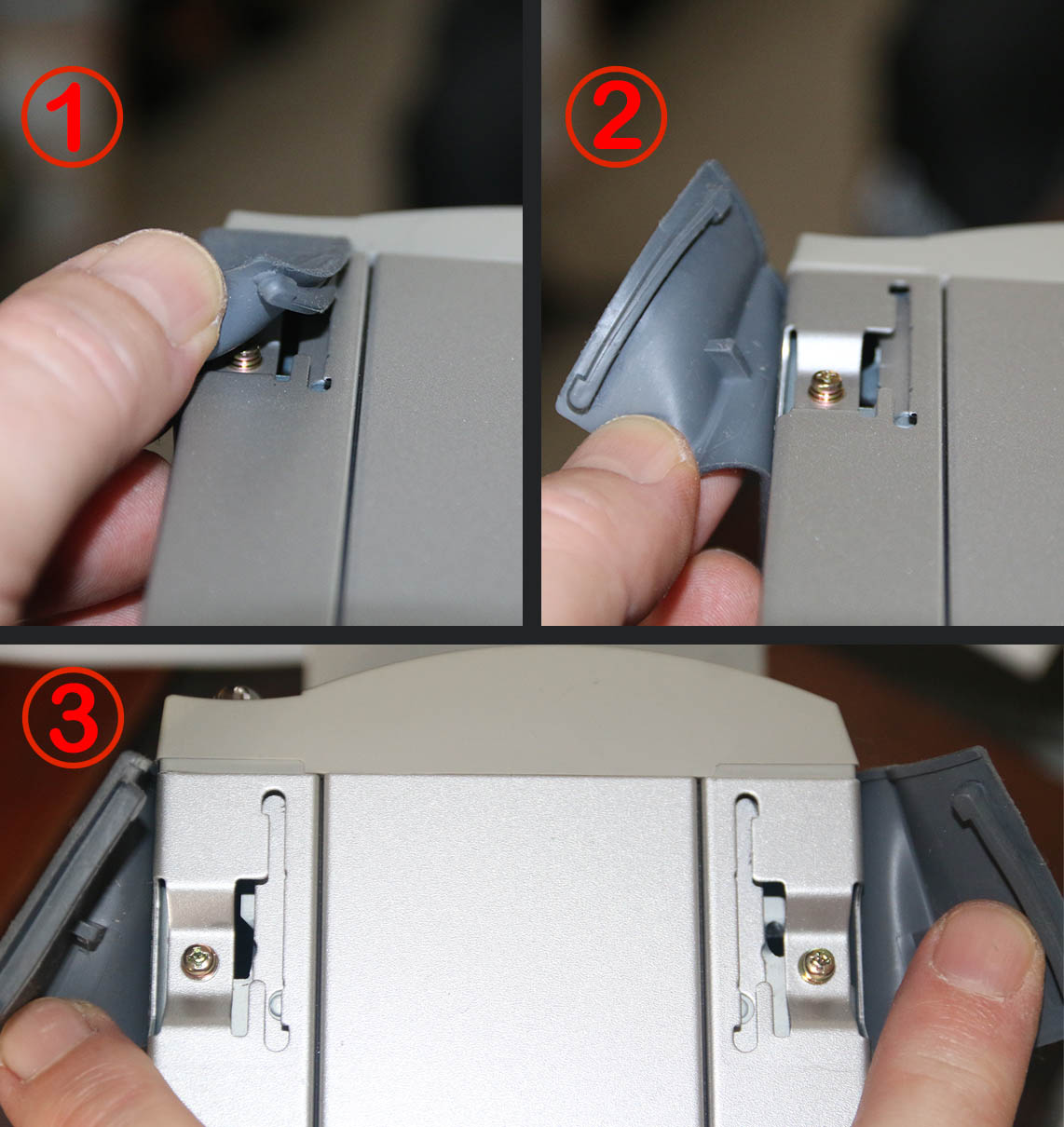

Nikon Coolscan - Rubberen voetjes openen

Nikon Coolscan – Rubberen voetjes openen

Stap 4: Kap verwijderen.

We verwijderen vervolgens de kap van de scanner. Ik vind het zelf het beste werken als de scanner op z’n kop staat. Met de 6 schroeven van de achterkant en de 4 schroeven onder de voetjes verwijderd, kun je nu eenvoudig de scanner uit de U-vormige kap schuiven.

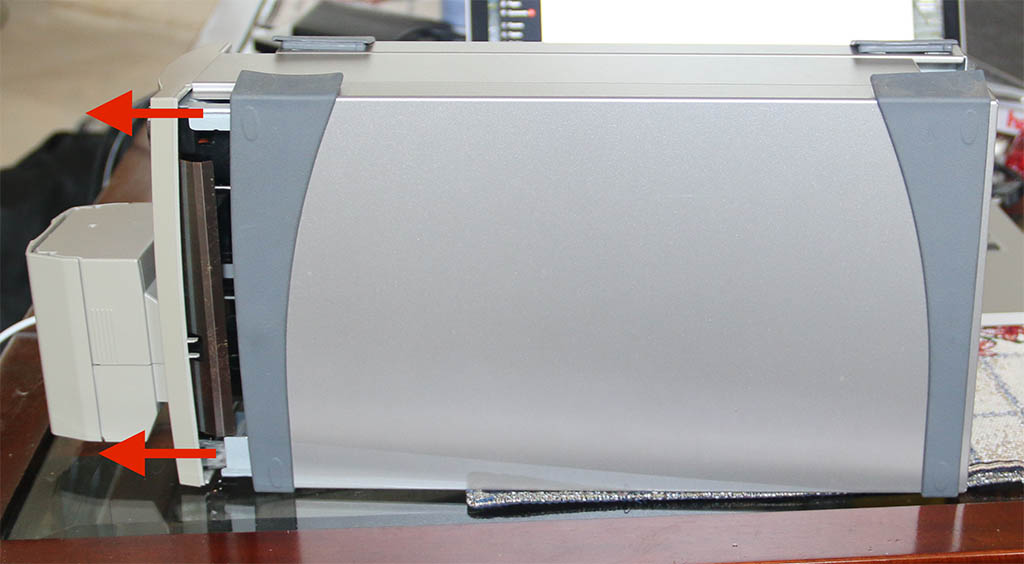

Nikon Coolscan - Kap verwijderen

Nikon Coolscan – Kap verwijderen

Stap 5: Pin die de adapter (SA-21) blokkeert vinden

In deze stap gaan we het pinnetje zoeken dat de Nikon CoolScan SA-21 adapter blokkeert en het onmogelijk maakt om de adapter te verwijderen.

Dit betreft een mechanische blokkeren, jammer dat Nikon hier niet een “nood eject” knopje heeft gemaakt, dan hadden we de scanner nu niet open hoeven te halen.

Zoals gezegd, de blokkering vindt plaats door een klein pinnetje, welke ingedrukt dient te worden om de adapter vrij te zetten zodat het verwijderd kan worden. Helaas is dat pinnetje vaak niet zichtbaar omdat het mechaniek meestal “achter” in de scanner staat. De pin is in dat geval bedekt met het print plaatje dat de scanner aanstuurt (afgedekt met een metalen plaat).

Nu zouden we natuurlijk het printje kunnen verwijderen, maar dat is gelukkig niet nodig.
Door aan het witte tandwieltje te draaien kunnen we het mechaniek naar “voren” bewegen zodat we wel bij het pinnetje kunnen.

Het tandwieltje (wit in afbeelding 4), vinden we onderin aan de voorkant van de scanner.
Draai nu met de hand, rustig aan dit wieltje tot de pin zichtbaar wordt (zie 2de helft van afbeelding 5).

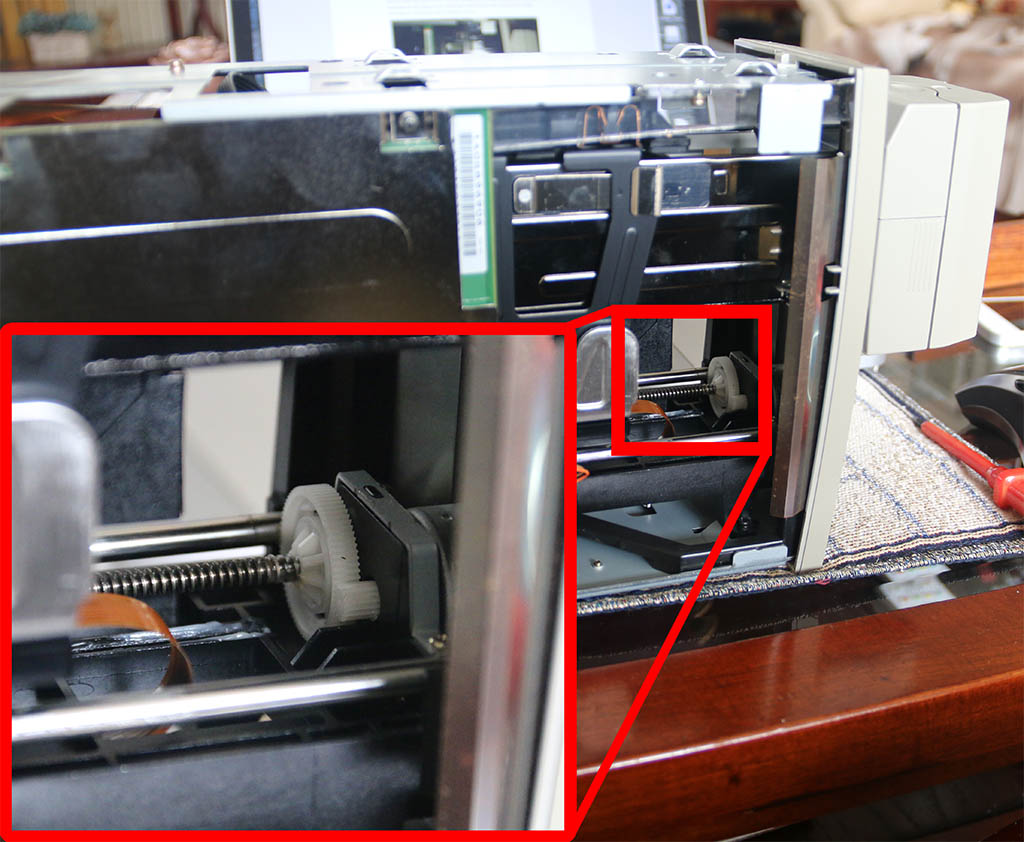

Nikon Coolscan - Het witte tandwieltje ...

Nikon Coolscan – Het witte tandwieltje …

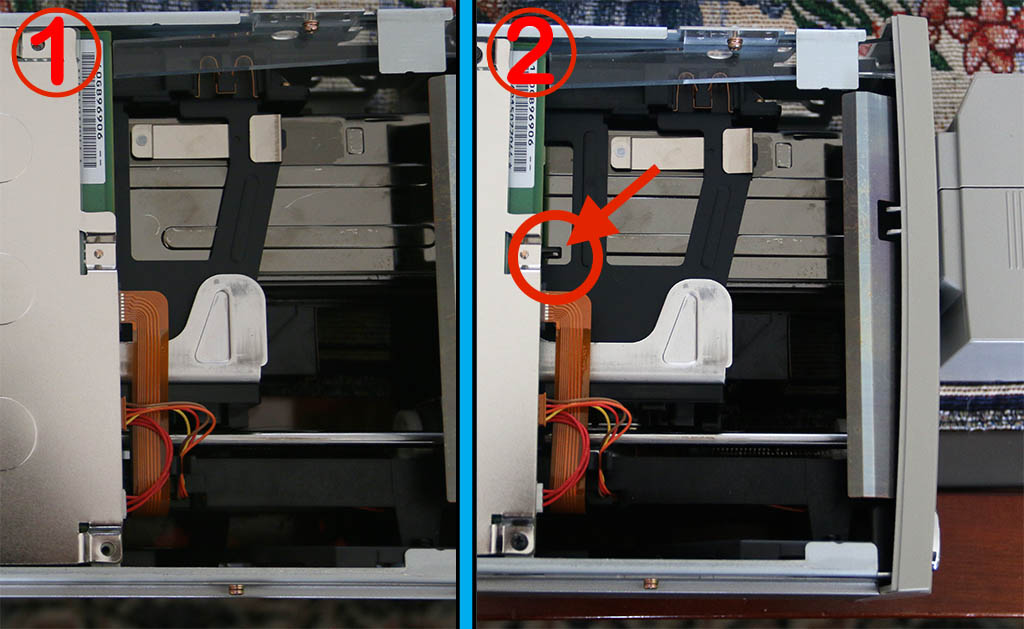

Nikon Coolscan - Het gezochte pinnetje

Nikon Coolscan – Het gezochte pinnetje

Stap 6: Verwijderen van de adapter (SA-21)

Nu dat we bij het pinnetje kunnen, wordt het mogelijk om de SA-21 adapter te verwijderen.

Ik heb dat zelf gedaan met behulp van een kleine schroeven draaier, door zachtjes op het pinnetje (deel 2, van afbeelding 5) in gedrukt te houden en voorzichtig aan de adapter te trekken in aangegeven richting.

Nikon Coolscan - Deblokkeren van de adapter

Nikon Coolscan – Deblokkeren van de adapter

Stap 7: Schoonmaken en in elkaar zetten van de Nikon Coolscan

Nadat de film adapter is verwijderd, kijk ik altijd even of er nog wat rommel is achtergebleven in de scanner voor ik ‘m weer sluit. Ik geef toe dat ik nooit iets vindt, maar je weet nooit he?

Nadat we dat gedaan hebben, kan de kap weer terug om de scanner, en ook hier weer vindt ik het .e.e.a. makkelijker werken als de scanner op z’n kop staat. Let er goed op, dat na het samen schuiven van beide delen de voorkant goed aansluit op de kap. Ik heb een paar keer gemerkt dat dit niet het geval was, en in zo’n geval zie je dat meteen omdat de schroefjes niet goed aansluiten.

Als eerste plaatsen we de 4 schroeven aan de onderkant terug en plaatsen we de rubberen voetjes terug.

Voor het terug “duwen” van de voetjes, begin ik steeds met het puntje wat een beetje uitsteekt, door deze als eerste in het bestemmingsgat te steken en vervolgens een paar keer van voor naar achteren over het rubberen deel te wrijven met de duim tot alles “op z’n plaats” voelt.

Als dat klaar is, plaatsen we de 6 schroeven aan de achterkant terug.

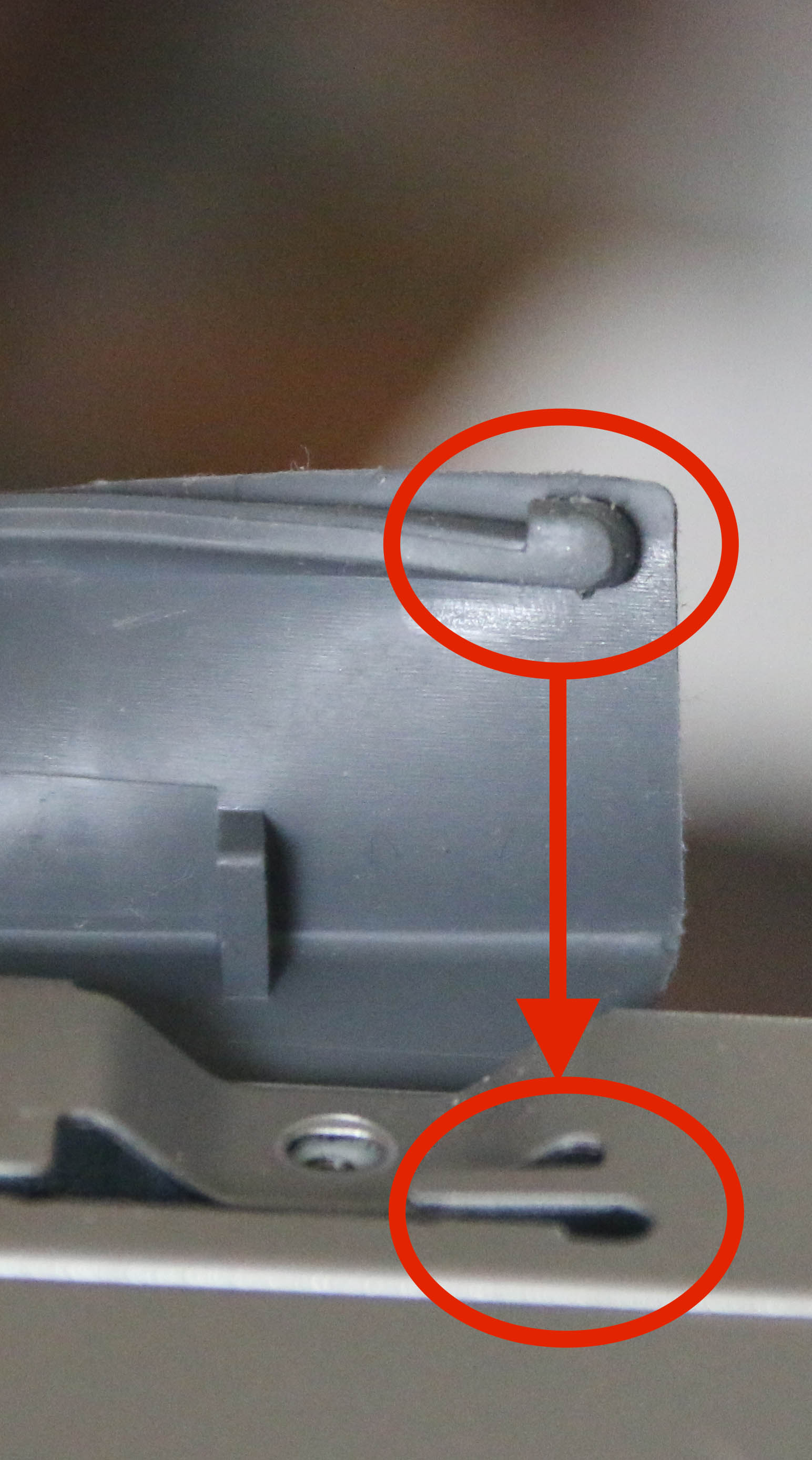

Nikon Coolscan - Rubber nippeltje terug plaatsen in het gat

Nikon Coolscan – Rubber nippeltje terug plaatsen

Stap 8: Negatief uit de adapter verwijderen

In deze laatste stap gaan we het negatief uit de SA-21 adapter halen, wat gelukkig eenvoudig is.

Als eerste druk je op het kleine knopje zoals hieronder aangegeven, waardoor de voorkant kan open klappen. Vervolgens kunnen we de bovenkant omhoog kantelen waardoor het verwijderd kan worden.

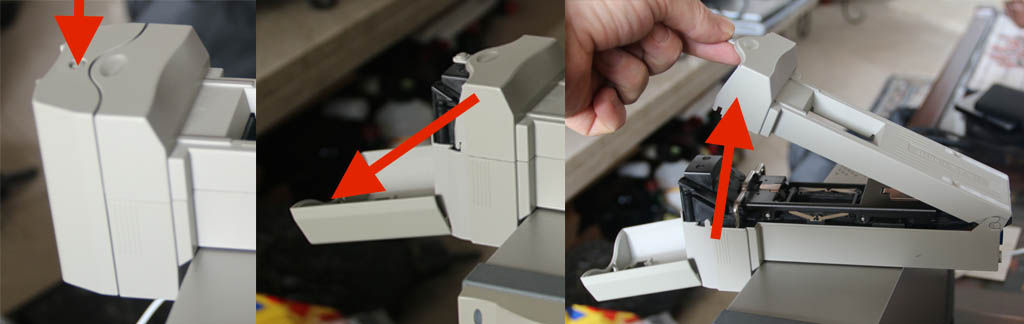

Nikon Coolscan SA-21 - Negatief verwijderen

Nikon Coolscan SA-21 – Negatief verwijderen

Vervolgens kantel je het metalen hendeltje/klemmetje zoals hieronder is aangegeven zodat het frame dat de negatieven omlaag houdt, omhoog gezet kan worden.

Nikon Coolscan SA-21 - Film frame optillen

Nikon Coolscan SA-21 – Film frame optillen

Eenmaal geopend vindt je de vast gelopen negatieven strook en mogelijk wat achtergebleven andere rest materialen. Verwijder dit en sluit het zaakje weer, je kunt nu weer lekker verder gaan met scannen …. vergeet niet bovenstaande tips in de gaten te houden zodat het zaakje niet weer vast loopt (is mij al meerdere keren overkomen).
